Нема 8 не встроенный шаговый двигатель 20x20x27 мм 15mN.m держащий крутящий момент 0,65 постоянного тока мощность для CNC для трехмерного рабочего стола XYZ

Нема 8 не встроенный шаговый двигатель 20x20x27 мм 15mN.m держащий крутящий момент 0,65 постоянного тока мощность для CNC для трехмерного рабочего стола XYZ

Наименование марки:	Casun
Номер модели:	20ШД0250-100ТТ
МОК:	1 шт.
Цена:	$9.94-$12.8
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий:

0.6Amp

Удержание крутящего момента:

32mN.m

Угол Steper:

1.8degree

Фаза:

Номинальное напряжение:

5.4V

Вращающий момент защелки:

3мН.м

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

Нема 8 шаговый двигатель 20x20x27 мм

Степной двигатель

не используемый в капитуляции

Характер продукции

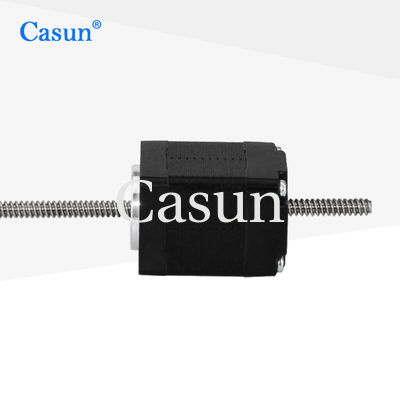

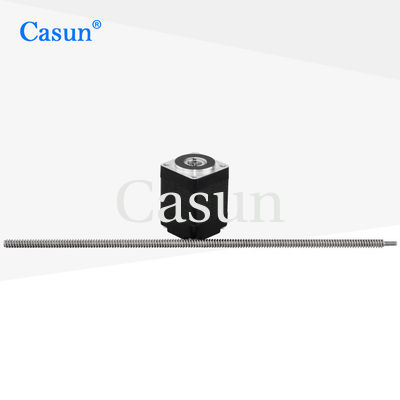

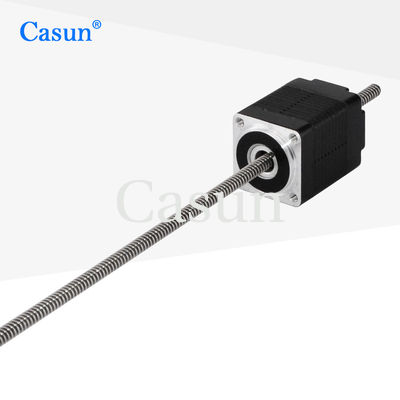

Casun 0,6A не встроенный двигатель 5,4 В Nema 8 Не встроенный шаговый двигатель с свинецом Tr5X2 Биполярный черный

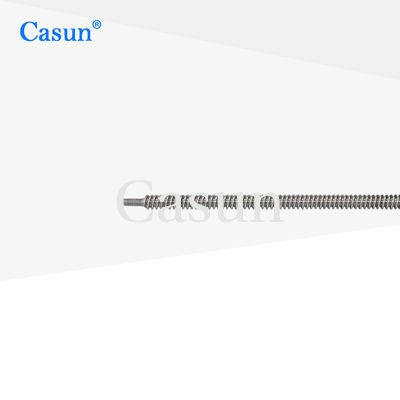

NEMA 8 через свинцовый шаговый двигатель с свинцовым винтом, удерживающим крутящий момент 32mN.m 0,08kg tr5*2 для 3D

20мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.6Ампер
Поддерживающий момент	32 мН.м
Сопротивление	90,0 ом
Индуктивность	3.2mH
Инерция ротора	30,5 г-см2
Масса двигателя	00,08 кг
Свинцовый винт	Tr5X2
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
20SHD0304	18mN.m	10,8°	28 мм	Круглый вал 20 мм	0.6А
20SHD0250	32 мН.м	10,8°	38 мм	Круглый вал 20 мм	0.6А
20SHD0101	30 мН.м	10,8°	42 мм	Круглый вал 20 мм	0.8А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Нема 8 не встроенный шаговый двигатель 20x20x27 мм 15mN.m держащий крутящий момент 0,65 постоянного тока мощность для CNC для трехмерного рабочего стола XYZ 0

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
