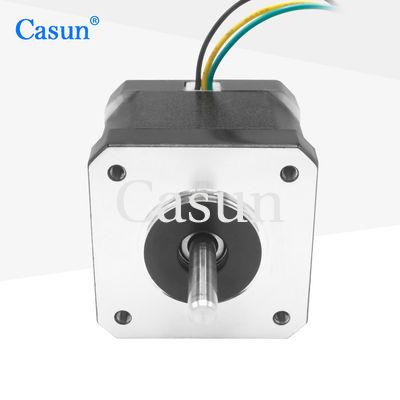

Casun Nema 17 Step angle 1.2° and 1.8° optimized type High Precision Hybrid Stepper Motor

Наименование марки:	Casun
Номер модели:	42SHF3202-22L1
МОК:	1PC
Цена:	$3.88-$4.46
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Place of Origin:

China

Сертификация:

CE,ROHS,ISO

Packaging Details:

Carton:38x29x18cm

Характер продукции

Casun Nema 17 Step angle 1.2° and 1.8° optimized type high-precision hybrid stepper motor.

The Casun Nema 17 Stepper Motor is a high-precision hybrid stepper motor available in two optimized step angles: 1.2° and 1.8°. Designed for superior accuracy and smooth motion control, this motor is ideal for applications requiring precise positioning, such as CNC machines, 3D printers, robotics, and automation systems. Its hybrid technology ensures excellent torque performance, low vibration, and enhanced efficiency, making it a reliable choice for both industrial and hobbyist projects. Whether you need finer resolution (1.2°) or standard stepping (1.8°), this Nema 17 motor delivers consistent performance and durability.

Features:

Bipolar or unipolar versions available
Hybrid stepper construction
Available in single or double shaft versions
CE and RoHS approved
Customizations on request

Dimensions

Casun Nema 17 Step angle 1.2° and 1.8° optimized type High Precision Hybrid Stepper Motor 0

Motor Specifications

Step Angel	1.2°
Frame Size	40 mm
Number of Phase	2 Phase
Rated Current	1.2 Amp
Holding Torque	360 mN.m
Resistance	9 ohm
Inductance	10.3 mH
Rotor Inertia	9 g.cm²
Motor weight	0.24 kg
Connection	Bipolar

Operating Specifications

Motor

Step Angle: 1.2°

Maximum Temperature: 80°C maximum

Ambient Temperature: -20 °C to 50°C

Storage Temperature -20: °C to 100°C

Humidity Range: 85% or less, non-condensing

Magnet Wire Insulation: Class B 130 deg C

Insulation Resistance: 100M Ohm at 500 VDC

Dielectric Strength: 500 VDC for 1 min

Encoder

Voltage: 5 v

Output: A + A - B + B - Z + Z -

Submodels

Model	Holding Torque	Step Angle	Length	Type of Shaft	Rated Current
42SHD4950	0.13 N.m	1.8°	20 mm	D Shaft-20mm	1.0A
42SHD4003	0.26 N.m	1.8°	34 mm	D Shaft-20mm	0.4A
42SHD0221	0.27 N.m	1.8°	40 mm	D Shaft-24mm	1A
42SHD4425	0.59 N.m	1.8°	48 mm	D Shaft-24mm	2A
42SHD4813	0.8 N.m	1.8°	60 mm	D Shaft-24mm	2.1A

Download

If our standard motor cannot meet your needs,

we can customize the motor according to your needs

Customized content includes but is not limited to special shafts, winding parameters, installation dimensions, lead wires with special requirements, connectors, etc.

Options:
Encoder | Brake | Gearbox | Shaft

Casun Nema 17 Step angle 1.2° and 1.8° optimized type High Precision Hybrid Stepper Motor 1

Please click the "Get a quote" button below to tell us your requirements.
