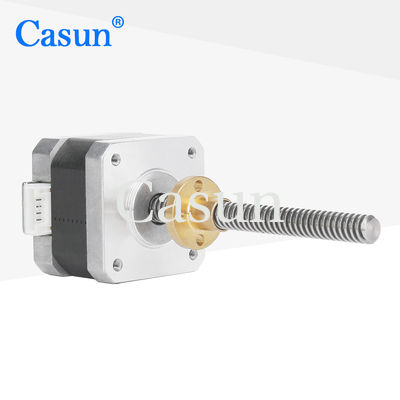

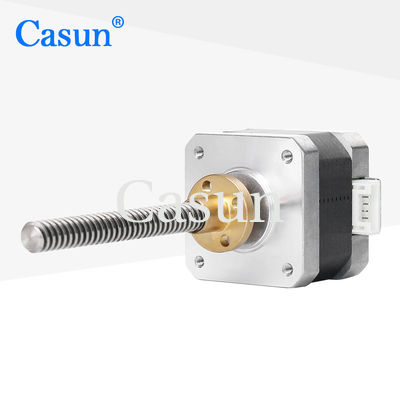

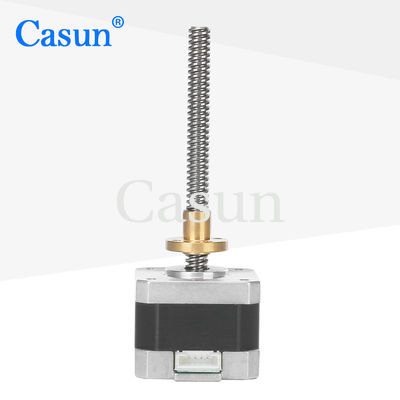

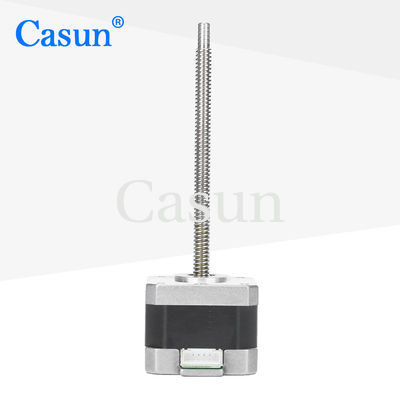

Линейный Нема 17 42SHD0003-85NK шаговый двигатель с 4 свинцовыми винтами 2 фазы для лазера CNC и 3D-принтера

Линейный Нема 17 42SHD0003-85NK шаговый двигатель с 4 свинцовыми винтами 2 фазы для лазера CNC и 3D-принтера

Наименование марки:	Casun
Номер модели:	42SHD0003-85NK
МОК:	1 шт.
Цена:	$12.8-$15
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол шага:

Удержание крутящего момента:

260mN.m

Текущий:

Длина двигателя:

42 мм

Винтовой вал, длина 85 мм

Фаза:

Номинальное напряжение:

Вращающий момент защелки:

12mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картон: 210x190x70 мм

Поставка способности:

40000+PCS+месяц

Выделить:

42SHD0003-85NK Свинцовый винтовой шаговый двигатель

Линейный шаговый двигатель Nema 17

2-фазный свинцовый шаговый двигатель

Характер продукции

Линейный шаговый двигатель Nema 17 42SHD0003-85NK с встроенным ходовым винтом

Этот 2-фазный шаговый двигатель специально разработан для станков с ЧПУ, лазерных станков и 3D-принтеров, оснащен встроенным ходовым винтом для прямого преобразования в линейное движение.

Обзор продукта

Шаговый двигатель Casun NEMA 17 с встроенным ходовым винтом размером 42×42×34 мм обеспечивает ток 0,4 А и удерживающий момент 0,26 Н.м с сертификацией CE. Эта серия гибридных шаговых двигателей обеспечивает мощный удерживающий момент в компактном корпусе, идеально подходящем для применений с ограниченным пространством, сохраняя при этом высокую точность позиционирования.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя для надежной работы
Стандартный корпус NEMA 17 для простой интеграции
Доступны одноосные или двухосные версии
Встроенный ходовой винт устраняет внешние передаточные элементы
Сертификация безопасности CE и соответствие RoHS
Настраиваемая длина ходового винта и хода
Инженерная поддержка доступна в течение 48 часов

Размеры

Характеристики двигателя

Угол шага	1,8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	0,4 А
Удерживающий момент	260 мН.м
Сопротивление	30 Ом
Индуктивность	37 мГн
Инерция ротора	38 г-см²
Вес двигателя	0,2 кг
Количество проводов	4
Подключение	Биполярное

Рабочие характеристики

Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0,02 Макс. (нагрузка 450 г)
Осевой люфт вала	0,08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28Н (20 мм от фланца)
Макс. осевая сила	10Н

Доступные конфигурации

Этот двигатель доступен в различных длинах корпуса (41 мм, 54 мм, 76 мм, 83 мм, 100 мм) с различными вариантами диаметра, шага и длины винта, чтобы соответствовать вашим конкретным требованиям к применению.

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают специальные валы, параметры намотки, установочные размеры, провода с особыми требованиями, разъемы и многое другое.

Дополнительные аксессуары

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях
