57×57×54 мм Двухствольный шаговый двигатель 1.0A 0.9N.m NEMA 23 с высокоточными приборами

57×57×54 мм Двухствольный шаговый двигатель 1.0A 0.9N.m NEMA 23 с высокоточными приборами

Наименование марки:	Casun
Номер модели:	23HS22-1006D
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

900mN.m

Текущий:

1.0A

Длина двигателя:

54 мм

Остров:

Двойной вал длина 20 мм

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

1.0А Двустворный шаговый двигатель

Достоверные приборы Двойной шахтный шаговый двигатель

0.9 Н.м. Двойной шахтный шаговый двигатель

Характер продукции

Двухосные шаговые двигатели обычно имеют более высокий крутящий момент, потому что две оси совместно могут обеспечивать более высокий крутящий момент.

Двухосный шаговый двигатель может адаптироваться к различным сценариям применения, таким как оборудование автоматизации, прецизионные приборы, роботы и т. д.

Особенности:

Высокая точность и крутящий момент
Доступны индивидуальные решения и контрактное производство
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить наиболее подходящее решение.
Мы являемся профессиональной исследовательской и производственной компанией.
Каждая модель шагового двигателя адаптируется к различным приложениям

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 4
Номинальный ток	1.0 А
Поддерживающий момент	900 мН.м.
Сопротивление	7.4 ом
Индуктивность	10 мГ
Инерция ротора	260 г/см2
Масса двигателя	00,6 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

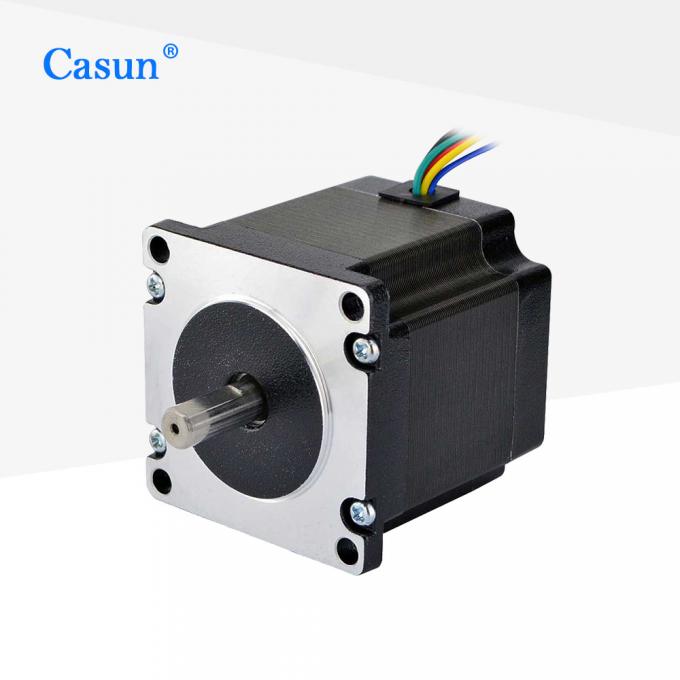

Внешний вид

57×57×54 мм Двухствольный шаговый двигатель 1.0A 0.9N.m NEMA 23 с высокоточными приборами 0

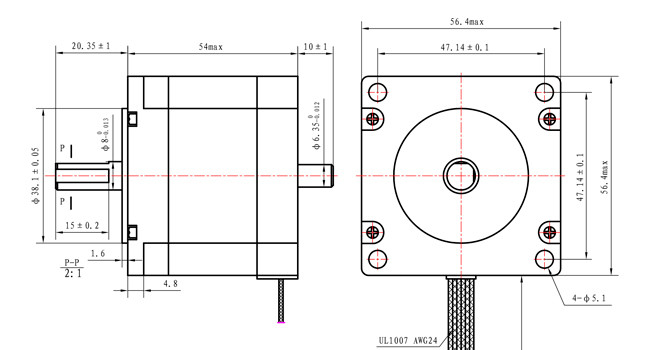

Размеры

57×57×54 мм Двухствольный шаговый двигатель 1.0A 0.9N.m NEMA 23 с высокоточными приборами 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
