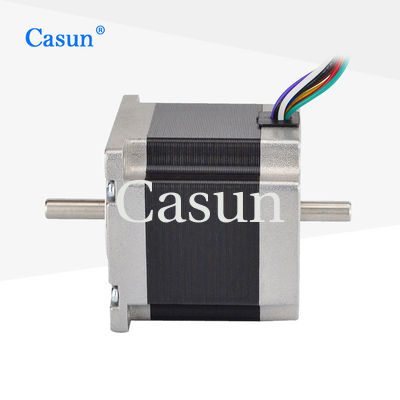

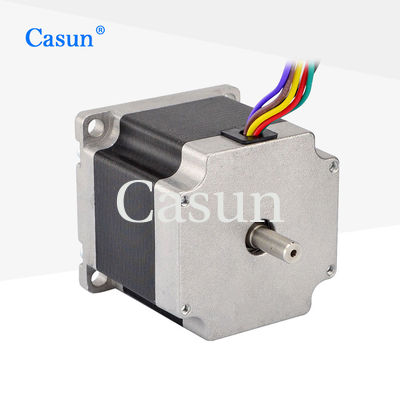

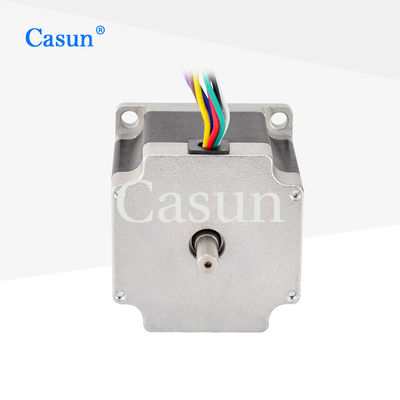

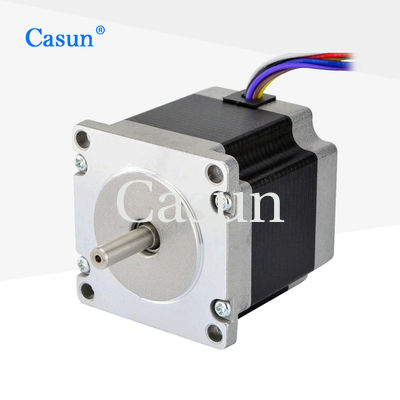

Двойной вал 1.8 степени 4 фазы 1.26N.m DC NEMA 23 Гибридный шаговый мотор CNC робот

Двойной вал 1.8 степени 4 фазы 1.26N.m DC NEMA 23 Гибридный шаговый мотор CNC робот

Наименование марки:	Casun
Номер модели:	57SHD8409-21SH
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

1.26 Н.м.

Текущий:

4.24А

Длина двигателя:

56mm

Остров:

Двойной вал длина 21 мм

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

1.26 Н.м. Двойной шахтный шаговый двигатель

Двойной шахтный шаговый двигатель для роботов с ЧПУ

4-фазный двустворчатый шаговый двигатель

Характер продукции

Сложные задачи управления движением и автоматизации могут быть запрограммированы с помощью микроконтроллеров или других устройств управления.

Подходит для различных отраслей и областей, таких как промышленная автоматизация, робототехника, 3D-печать, медицинские устройства и т. Д.

Особенности:

Высокий крутящий момент и высокая точность
Профессиональный специалист по решениям для трансмиссии
С 12-летним опытом работы в Китае, мы обслужили более 800 клиентов.
Десятилетняя гарантия, покупайте с уверенностью
Каждая модель шагового двигателя предназначена для различных применений

Внешний вид

Двойной вал 1.8 степени 4 фазы 1.26N.m DC NEMA 23 Гибридный шаговый мотор CNC робот 0

Размеры

Двойной вал 1.8 степени 4 фазы 1.26N.m DC NEMA 23 Гибридный шаговый мотор CNC робот 1

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 4
Номинальный ток	4.24 А
Поддерживающий момент	1.26 Н.м.
Сопротивление	0.375 ом
Индуктивность	1.1 мГ
Инерция ротора	300 г/см2
Масса двигателя	00,7 кг
Количество потенциальных клиентов	8
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
