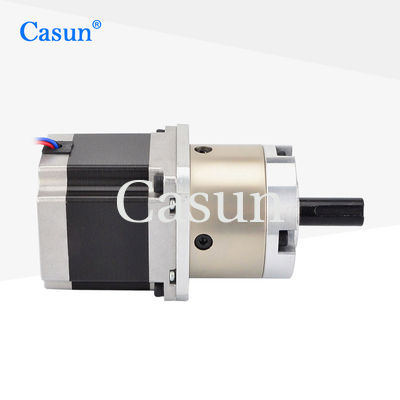

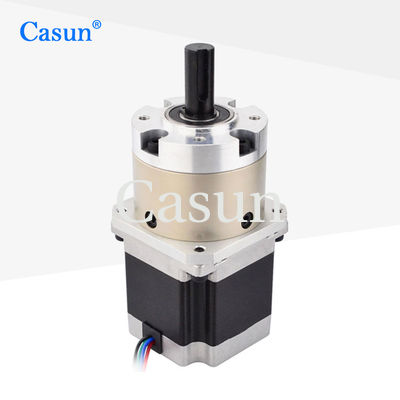

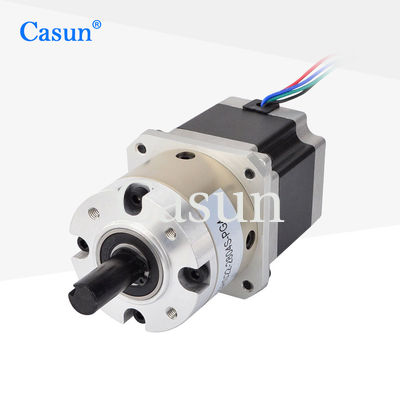

NEMA 23 Соотношение 4/1 Планетарная коробка передач шаговой двигатель с коробкой передач с CE ISO

NEMA 23 Соотношение 4/1 Планетарная коробка передач шаговой двигатель с коробкой передач с CE ISO

Наименование марки:	Casun
Номер модели:	23HS22-2804S-PG4
МОК:	1 шт.
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Тело:

54 мм

Удержание крутящего момента:

1.25 Н.м.

Номинальный ток:

2.8A

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

NEMA 23 Планетарная коробка передач шаговой мотор

Планетарный шаговый мотор

Характер продукции

Шаговый двигатель NEMA 23 с планетарным редуктором 4/1 с редуктором и сертификатами CE ISO

Сам по себе шаговый двигатель обладает характеристикой управления в разомкнутом контуре, что позволяет добиться точного контроля угла шага. Децелерационный шаговый двигатель может обеспечить достаточную силу для привода тяжелых нагрузок без перегрузки или остановки двигателя.

Ключевые особенности

Доступны в униполярной или биполярной версиях
Множественные международные сертификаты для электротехнических и высокотехнологичных устройств
Десятилетняя гарантия для вашего спокойствия
Каждая модель подходит для различных сценариев применения
Возможны индивидуальные настройки по запросу

Размеры

Характеристики двигателя

Параметр	Значение
Угол шага	1.8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	2.8 А
Удерживающий момент	1250 мН.м
Сопротивление	0.9 Ом
Индуктивность	2.5 мГн
Инерция ротора	260 г-см²
Вес двигателя	1.1 кг
Коэффициент редукции	4.25:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Параметр	Спецификация
Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Параметр	Спецификация
Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤250Н
Макс. осевая нагрузка на вал	≤100Н
Радиальный зазор вала (близко к фланцу)	≤0.08мм
Осевой зазор вала	≤0.4мм
Люфт при отсутствии нагрузки	≤2.5°

Подмодели

Длина двигателя	Длина редуктора	Соотношение	Эффективность
41 мм	48 мм	3.6	90%
54 мм		4.25	90%
76 мм		12.96	80%
83 мм		15.3	80%
100 мм		18.1	80%
Различные	60 мм	46.66	70%
Различные	72 мм	55.08	70%
Различные	76 мм	65.025	70%
Различные	Различные	76.77	70%

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
