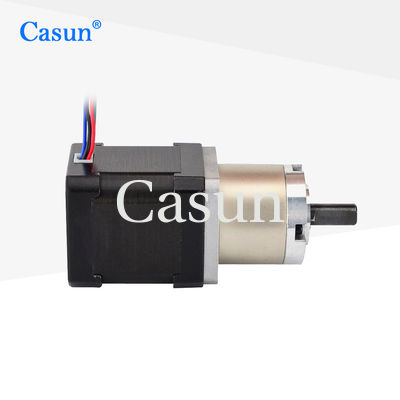

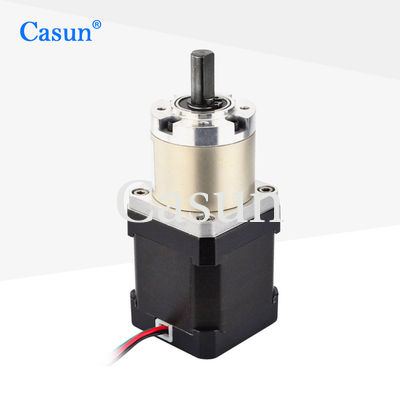

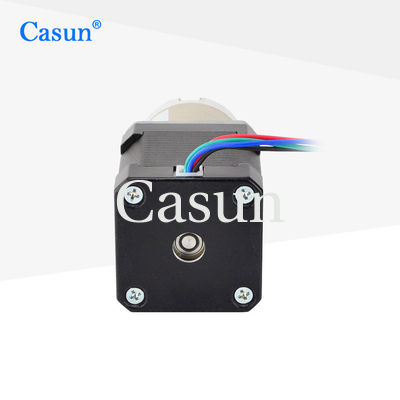

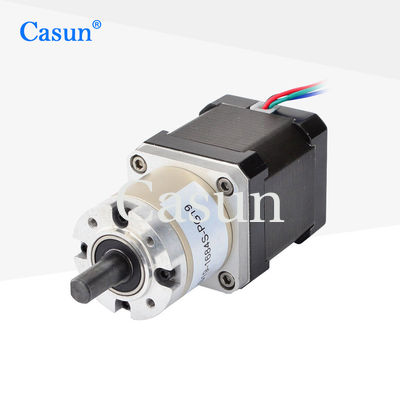

NEMA 17 42 ПЛАНЕТАРНЫЙ ГЕРБОКС СТЕППЕРНОГО МОТОРА ГЕРБОК 19/1 1.68A для 3D-принтера

NEMA 17 42 ПЛАНЕТАРНЫЙ ГЕРБОКС СТЕППЕРНОГО МОТОРА ГЕРБОК 19/1 1.68A для 3D-принтера

Наименование марки:	Casun
Номер модели:	42SHD4419-19G
МОК:	1 шт.
Цена:	$26.46-$29.46
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол шага (градусы):

1,8 градусов

Номинальное напряжение:

2.77V

Длина двигателя:

48 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Коэффициент сокращения:

19.2:1

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

3D принтер NEMA 17 Планетарная коробка передач

1.68A NEMA 17 Планетарная коробка передач

Планетарная коробка передач NEMA 17

Характер продукции

Шаговый двигатель NEMA 17 42 с планетарным редуктором, передаточное число 19/1, 1.68A для 3D-принтера

Широко используется в различном автоматизированном оборудовании, системах точного позиционирования и областях промышленного управления. Редукторный шаговый двигатель обеспечивает плавность хода и снижает вибрацию и шум при работе на низких скоростях.

Особенности

Доступны биполярные или униполярные версии
Услуги по индивидуальному заказу и контрактное производство
Различные международные сертификаты для высокотехнологичного и электронного секторов
Базируется в Китае в течение десяти лет, обслуживает более 800 клиентов
Возможны индивидуальные настройки по запросу

Размеры

Характеристики двигателя

Спецификация	Значение
Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.68 А
Удерживающий момент	440 мН.м
Сопротивление	1.65 Ом
Индуктивность	2.8 мГн
Инерция ротора	38 г-см²
Вес двигателя	0.5 кг
Передаточное число редуктора	19.2:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный люфт вала (близко к фланцу)	≤0.06мм
Осевой люфт вала	≤0.3мм
Люфт без нагрузки	1.5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина редуктора	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18
48 мм		13.76
60 мм		19.2
35 мм	26.8	42.7 мм	80%
	51		70%
	71
	99.5
	139

Скачать

Индивидуальные решения для двигателей

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям.

Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам о ваших требованиях.
