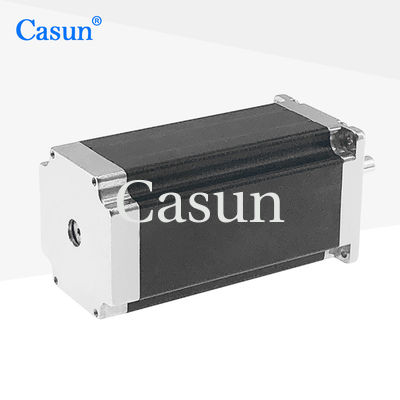

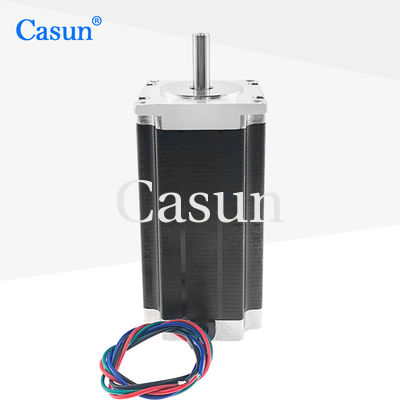

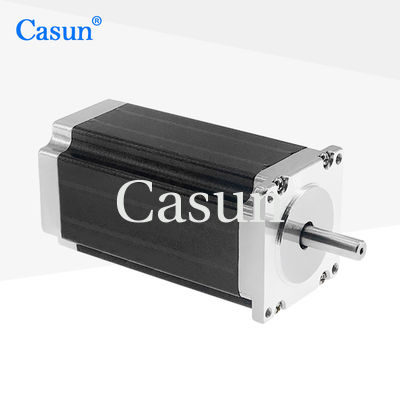

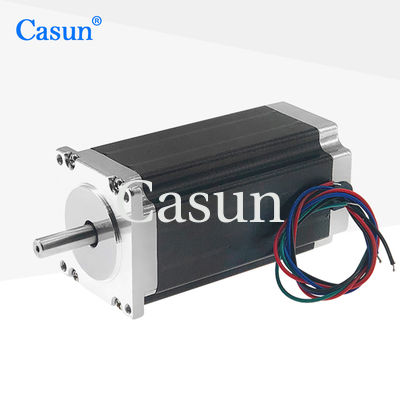

NEMA 23 Шаговый двигатель 100 мм корпус 3.5A 3.5N.m для промышленной автоматизации

NEMA 23 Шаговый двигатель 100 мм корпус 3.5A 3.5N.m для промышленной автоматизации

Наименование марки:	Casun
Номер модели:	57SHD4932-20B
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

3200 мН.м.

Текущий:

3.5А

Длина двигателя:

100 мм

Остров:

Фрезерная плоская вала длина 20 мм

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

3.5А NEMA 23 Шаговый двигатель

3.5N.m NEMA 23 шаговый двигатель

Степной двигатель NEMA 23 100 мм

Характер продукции

Шаговые двигатели также имеют небольшую инерцию, которая может уменьшить вибрацию и удар системы и улучшить стабильность системы.

Подходит для применений, требующих высокой тяги или крутящего момента, таких как оборудование для автоматизации, станки-инструменты, печатные машины и т.д.

Особенности:

Высокая точность и крутящий момент
Наслаждайтесь десятилетней гарантией и полным спокойствием
Ожидайте услышать от наших инженеров в течение 48 часов с лучшим решением для ваших потребностей
Доступные услуги на заказ
Он работает в Китае уже 12 лет и помог более 800 клиентам.

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 4
Номинальный ток	3.0 А
Поддерживающий момент	3200 мН.м.
Сопротивление	2.1 Ом
Индуктивность	7.5 мГ
Инерция ротора	650 г/см2
Масса двигателя	10,3 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Внешний вид

NEMA 23 Шаговый двигатель 100 мм корпус 3.5A 3.5N.m для промышленной автоматизации 0

Размеры

NEMA 23 Шаговый двигатель 100 мм корпус 3.5A 3.5N.m для промышленной автоматизации 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
