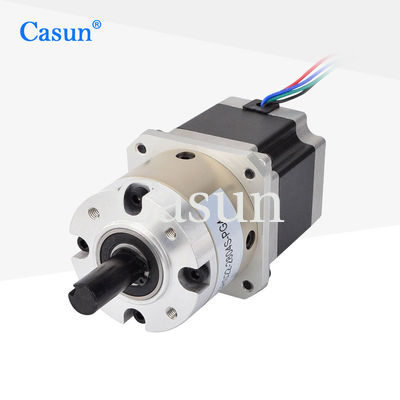

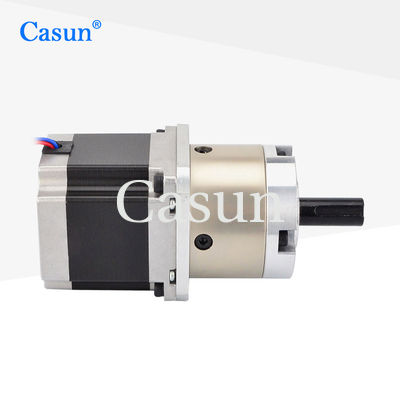

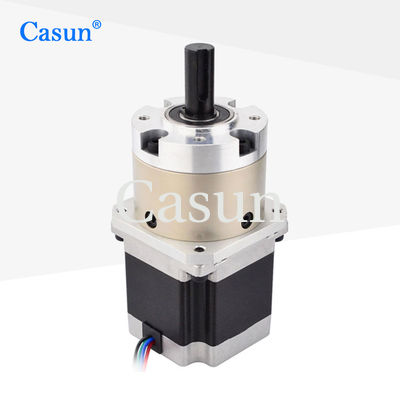

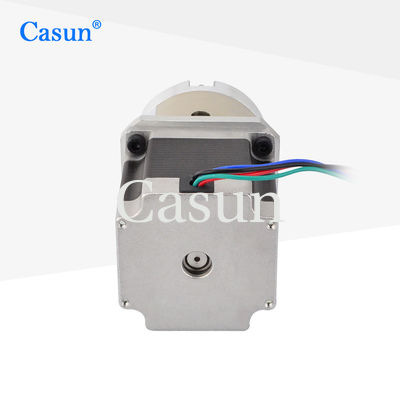

NEMA23 Соотношение 4/1 Планетарная коробка передач шаговой двигатель с коробкой передач для механической руки CNC

NEMA23 Соотношение 4/1 Планетарная коробка передач шаговой двигатель с коробкой передач для механической руки CNC

Наименование марки:	Casun
Номер модели:	57SHD4425-4G
МОК:	1 шт.
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Тело:

54 мм

Удержание крутящего момента:

1.25 Н.м.

Номинальный ток:

2.8A

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

Высокий крутящий момент Планетарная коробка передач шаговой двигатель

NEMA23 Планетарная коробка передач шаговой двигатель

Характер продукции

Планетарный редуктор NEMA23 с передаточным числом 4/1, шаговый двигатель с редуктором для механического манипулятора ЧПУ

Сам по себе шаговый двигатель обладает характеристикой разомкнутого контура управления, что позволяет добиться точного контроля угла шага. Децелерационный шаговый двигатель может обеспечить достаточную силу для привода тяжелых нагрузок без перегрузки двигателя или его остановки.

Ключевые особенности

Предлагаются версии в униполярном или биполярном исполнении
Множество международных сертификатов для электротехнических и высокотехнологичных устройств
На нашу продукцию предоставляется десятилетняя гарантия, что обеспечивает вам спокойствие
Индивидуальные решения – наша сильная сторона
Изготовление на заказ по запросу

Размеры

Характеристики двигателя

Угол шага	1.8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	2.8 А
Удерживающий момент	1250 мН.м
Сопротивление	0.9 Ом
Индуктивность	2.5 мГн
Инерция ротора	260 г-см²
Вес двигателя	1.1 кг
Передаточное число редуктора	4.25:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤250Н
Макс. осевая нагрузка на вал	≤100Н
Радиальный зазор вала (близко к фланцу)	≤0.08 мм
Осевой зазор вала	≤0.4 мм
Люфт при отсутствии нагрузки	≤2.5°

Подмодели

Длина двигателя	Длина редуктора	Передаточное число	КПД
41 мм	48 мм	3.6	90%
54 мм	60 мм	12.96	80%
76 мм	72 мм	46.66	70%
83 мм	72 мм	55.08	70%
100 мм	72 мм	65.025	70%

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал
