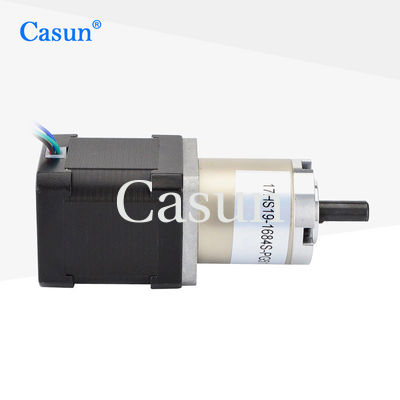

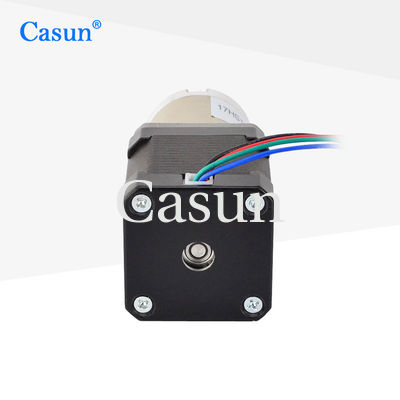

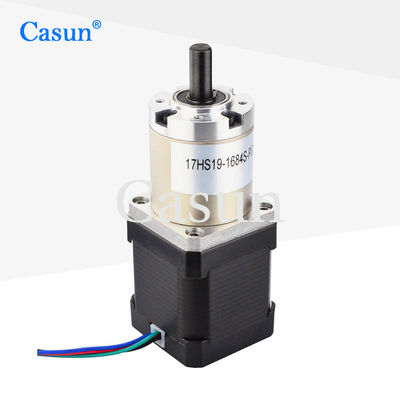

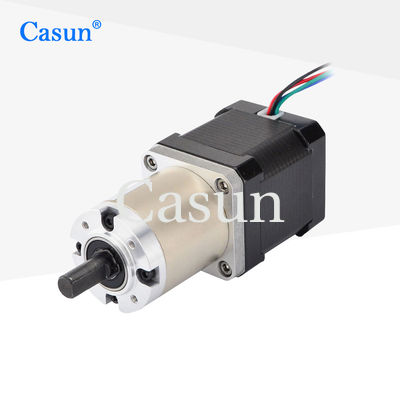

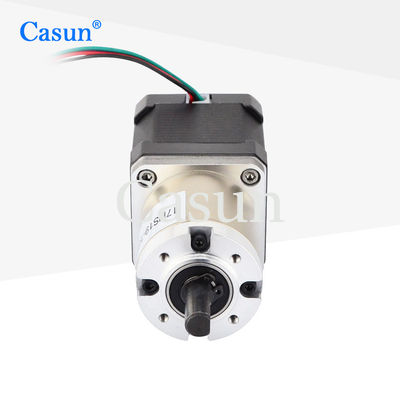

NEMA17 Соотношение 99,5/1 Планетарная коробка передач шаговой двигатель 0,44mN.m Для рук роботов CNC

NEMA17 Соотношение 99,5/1 Планетарная коробка передач шаговой двигатель 0,44mN.m Для рук роботов CNC

Наименование марки:	Casun
Номер модели:	42SHD4419-100G
МОК:	1pc
Цена:	$16.49-$24.14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Поддерживающий момент:

440mN.m

Свинцовый провод:

Длина:

48 мм

Номинальный ток:

1.68А

Номинальное напряжение:

12 В

Коэффициент уменьшения шестерни:

99.5:1

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

0.44mN.m Планетарная коробка передач

Планетарный шаговый мотор

NEMA17 Планетарная коробка передач шаговой мотор

Характер продукции

Шаговые двигатели могут быть запрограммированы для достижения сложного управления движением, обеспечивая гибкость для автоматизации и робототехники.

Шаговые двигатели могут выдерживать большие нагрузки в течение короткого периода времени, что дает им преимущество в ситуациях, когда им нужно выдерживать большие нагрузки.

Особенности:

Биполярные или однополярные версии доступны
Мы предлагаем услуги по заказу и принимаем контрактное производство. !
Предоставляет различные международные сертификаты для передовых технологий и аппаратуры электронного сектора
Профессиональный специалист по решениям для трансмиссии
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 А
Поддерживающий момент	440 мН.м.
Сопротивление	1.65 мм
Индуктивность	20,8 мГ
Инерция ротора	38 г/см2
Масса двигателя	0.56 кг
Соотношение уменьшения скорости передач	99.5:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA17 Соотношение 99,5/1 Планетарная коробка передач шаговой двигатель 0,44mN.m Для рук роботов CNC 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
