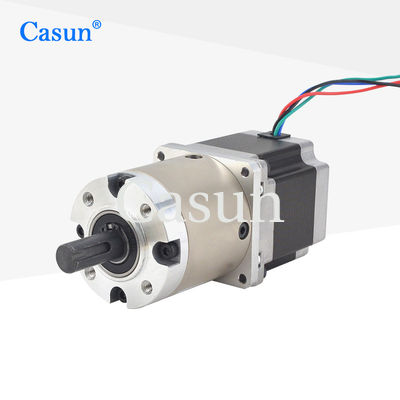

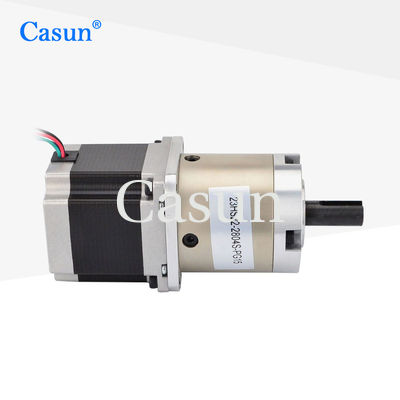

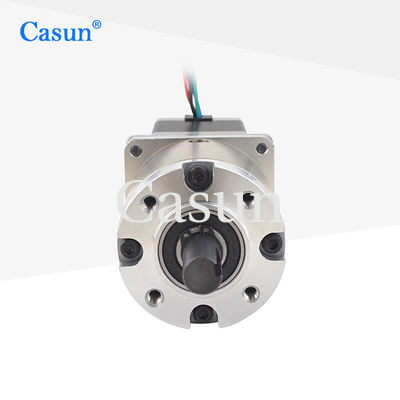

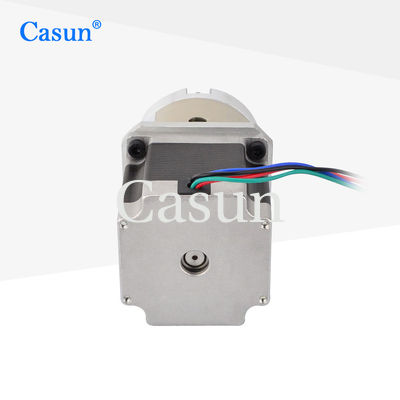

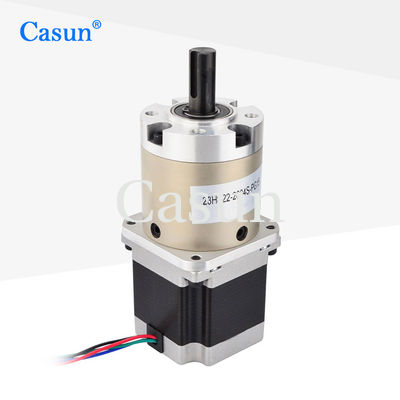

NEMA23 Соотношение 15/1 Стрепежный мотор с редуктором 57 мм

NEMA23 Соотношение 15/1 Стрепежный мотор с редуктором 57 мм

Наименование марки:	Casun
Номер модели:	57SHD4425-15G
МОК:	1pc
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROSH,ISO

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Соотношение уменьшения:

15.3:1

Номинальный ток:

2.8A

Масса двигателя:

10,1 кг

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

57 мм шаговой двигатель с редукторами

Планетарный редуктор с шаговым двигателем

NEMA23 Стремительный мотор с редукторами

Характер продукции

Шаговые двигатели обладают хорошей точностью позиционирования, и в сочетании с редукторами они могут достигать более высокой точности позиционирования при низких скоростях.

Он широко применяется в таких областях, как автоматизация, робототехника, прецизионные машины и медицинское оборудование.

Особенности:

Предлагаются версии в однополярном или биполярном виде.
Выдача "нескольких международных сертификаций" для электрических и высокотехнологичных устройств.
Доступен в одно- или двуствольной версии
Высокий крутящий момент и высокая точность
Наша инженерная команда свяжется с вами в течение двух рабочих дней, чтобы представить оптимальное решение

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	2.8 А
Поддерживающий момент	1250 мН.м
Сопротивление	0.9 мм
Индуктивность	2.5 мГ
Инерция ротора	260 г/см2
Масса двигателя	1.1 кг
Соотношение уменьшения скорости передач	15.3:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл

Подшипник при выходе:Круглое подшипники

Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 250 Н

Максимальная осевая нагрузка вала: ≤ 100N

Радиальная разметка вала (вблизи фланца): ≤ 0,08 м

Осевое разложение вала: ≤ 0,4 мм

Ответная реакция при отсутствии нагрузки: ≤2,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
41 мм 54 мм 76 мм 83 мм 100 мм	48 мм	3.6	90%
		4.25
	60 мм	12.96	80%
		15.3
		18.1
	72 мм	46.66	70%
		55.08
		65.025
		76.77

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA23 Соотношение 15/1 Стрепежный мотор с редуктором 57 мм 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
