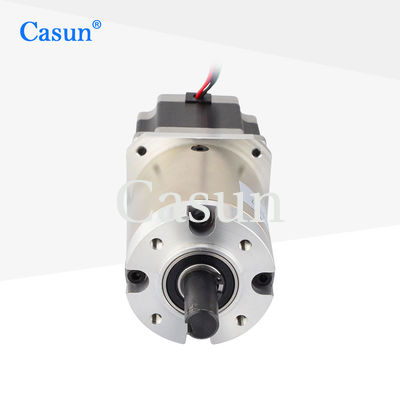

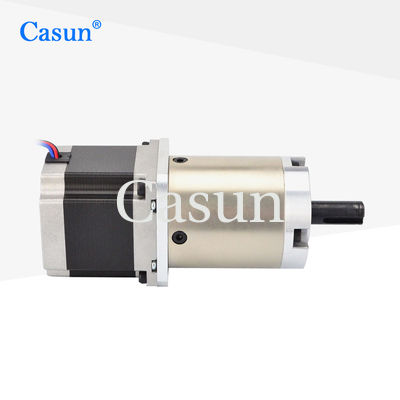

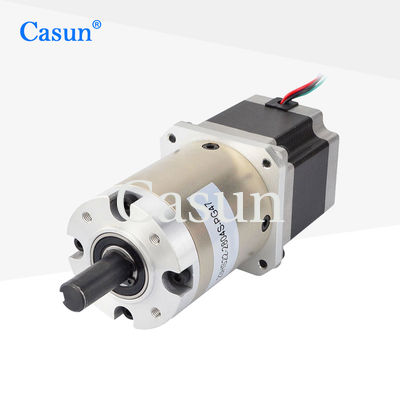

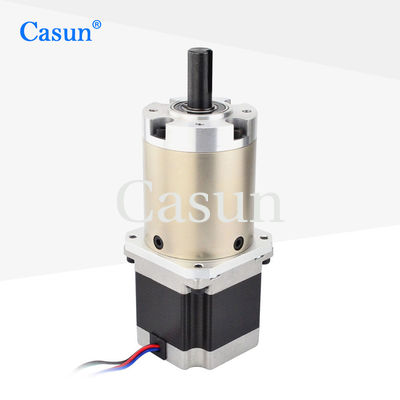

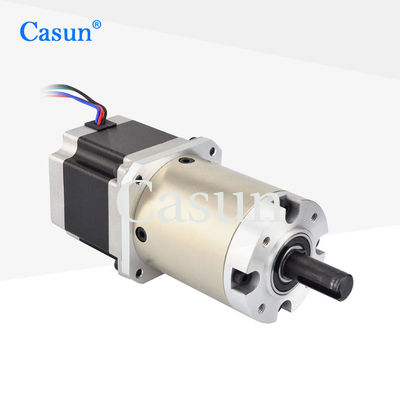

NEMA 23 Планетарная коробка передач шаговой мотор редуктор соотношение 47/1 для станков с ЧПУ медицинское устройство робототехническая рука

NEMA 23 Планетарная коробка передач шаговой мотор редуктор соотношение 47/1 для станков с ЧПУ медицинское устройство робототехническая рука

Наименование марки:	Casun
Номер модели:	57SHD4425-46G
МОК:	1 шт.
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Коэффициент сокращения:

1:47

Тело:

54 мм

Электрический ток:

2.8A

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

Машина с ЧПУ Планетарная коробка передач Шаговый двигатель

NEMA 23 Планетарная коробка передач шаговой мотор

Медицинское оборудование Планетарная коробка передач шаговой двигатель

Характер продукции

Шаговый двигатель с планетарным редуктором NEMA 23, передаточное число 47/1 для станков с ЧПУ, медицинского оборудования, роботизированных манипуляторов

Редукторный двигатель NEMA 23 снижает скорость и увеличивает крутящий момент за счет редукционного механизма, который может выдавать больший крутящий момент на низких скоростях и подходит для ситуаций, требующих высокого крутящего момента. Широко используется в таких областях, как станкостроительное оборудование, автоматизированные производственные линии, 3D-принтеры и многое другое.

Ключевые особенности

Доступны в однополярном или двухполярном исполнении
Множество международных сертификатов для электротехнических и высокотехнологичных устройств
Доступны услуги по индивидуальному заказу и контрактное производство
Приветствуются партнерские отношения с дилерами
Возможны индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	2.8 А
Удерживающий момент	1250 мН.м
Сопротивление	0.9 Ом
Индуктивность	2.5 мГн
Инерция ротора	260 г-см²
Вес двигателя	1.1 кг
Передаточное число редуктора	46.66:1
Подключение	Двухполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмоточного провода	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤250Н
Макс. осевая нагрузка на вал	≤100Н
Радиальный люфт вала (близко к фланцу)	≤0.08 мм
Осевой люфт вала	≤0.4 мм
Люфт при отсутствии нагрузки	≤2.5°

Доступные подмодели

Длина двигателя	Длина редуктора	Соотношение	КПД
41 мм	48 мм	3.6	90%
54 мм		4.25	90%
76 мм		60 мм	12.96	80%
83 мм		15.3	80%
100 мм		18.1	80%
Различные	72 мм	46.66	70%
Различные	72 мм	55.08	70%
Различные	72 мм	65.025	70%
Различные	72 мм	76.77	70%

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и многое другое.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
