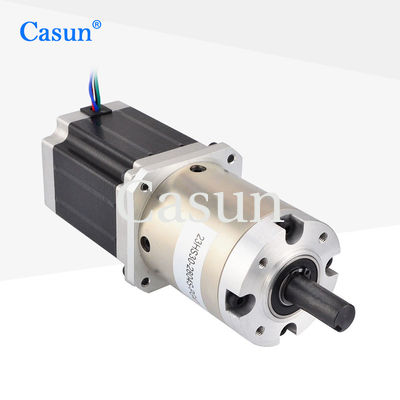

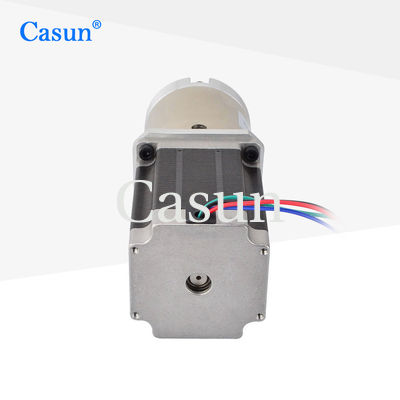

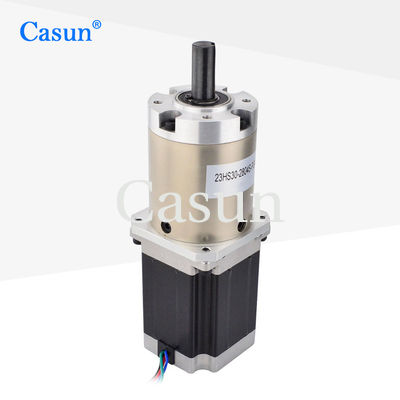

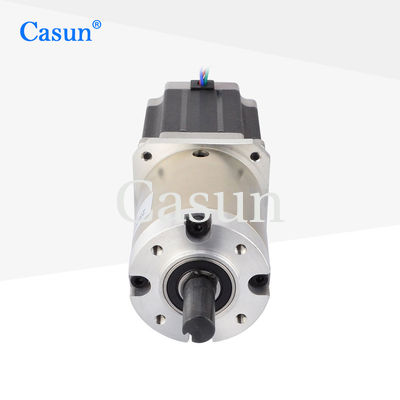

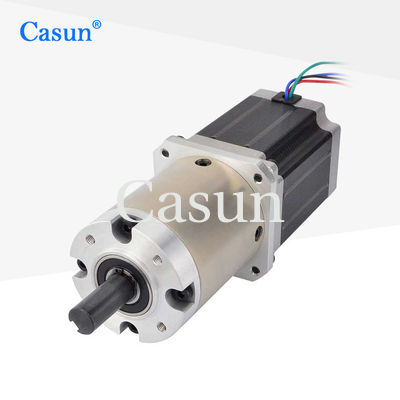

NEMA 23 Планетарная коробка передач шаговой мотор с 72 мм 1/47 коробка передач для автоматизации бытовой техники медицинский прибор

NEMA 23 Планетарная коробка передач шаговой мотор с 72 мм 1/47 коробка передач для автоматизации бытовой техники медицинский прибор

Наименование марки:	Casun
Номер модели:	23HS30-2804S-PG47
МОК:	1pc
Цена:	$24.89-$33.13
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROSH,ISO

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Тело:

76 мм

Соотношение уменьшения:

1:47

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

Планетарная коробка передач

72-мм планетарная коробка передач

Автоматизация Планетарная коробка передач шаговой мотор

Характер продукции

Когда шаговой двигатель замедления работает на низких скоростях, выход более плавный из-за действия редуктора,избежание возможных вибраций или потери ступенчатого двигателя при низких оборотах.

Широко используется в промышленной автоматизации, робототехнике, медицинском оборудовании, бытовой технике и других областях.

Особенности:

Предлагаются версии в однополярном или биполярном виде.
Выдача "нескольких международных сертификаций" для электрических и высокотехнологичных устройств.
Доступен в одно- или двуствольной версии
Наша продукция гарантируется на десять лет, что дает вам спокойствие
Мы специализируемся на индивидуальных решениях

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	2.8 А
Поддерживающий момент	1.89 Н.м.
Сопротивление	1.13 Ом
Индуктивность	50,6 мГ
Инерция ротора	460 г/см2
Масса двигателя	10,4 кг
Соотношение уменьшения скорости передач	46.66:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл

Подшипник при выходе:Круглое подшипники

Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 250 Н

Максимальная осевая нагрузка вала: ≤ 100N

Радиальная разметка вала (вблизи фланца): ≤ 0,08 м

Осевое разложение вала: ≤ 0,4 мм

Ответная реакция при отсутствии нагрузки: ≤2,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
41 мм 54 мм 76 мм 83 мм 100 мм	48 мм	3.6	90%
		4.25
	60 мм	12.96	80%
		15.3
		18.1
	72 мм	46.66	70%
		55.08
		65.025
		76.77

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 23 Планетарная коробка передач шаговой мотор с 72 мм 1/47 коробка передач для автоматизации бытовой техники медицинский прибор 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
