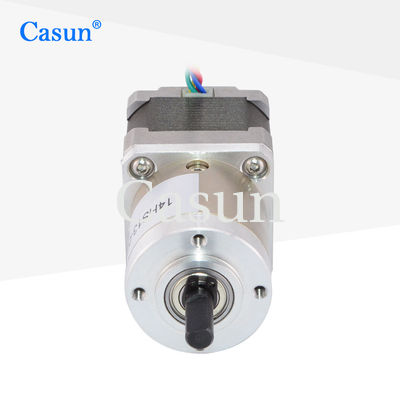

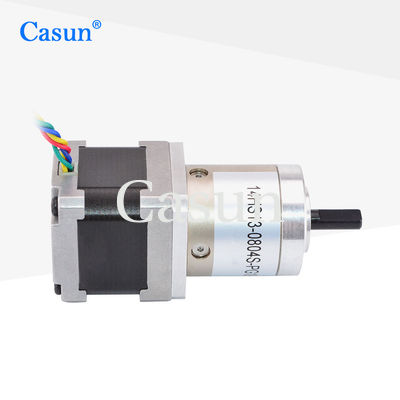

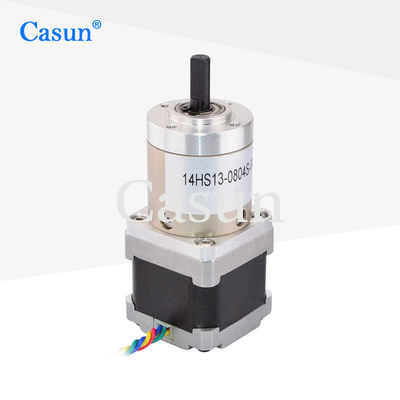

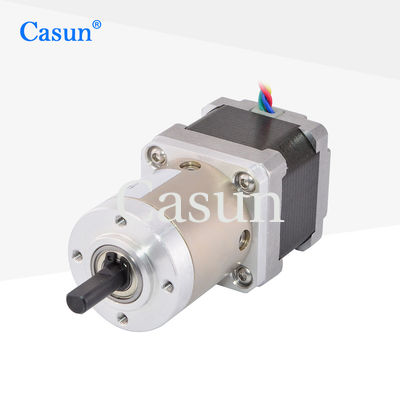

NEMA 14 Двойной шахтный шаговый двигатель с коробкой передач 19/1 353528 мм

NEMA 14 Двойной шахтный шаговый двигатель с коробкой передач 19/1 353528 мм

Наименование марки:	Casun
Номер модели:	14HS13-0804S-PG19
МОК:	1pc
Цена:	$18.9-$24
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Соотношение передач:

1:19.2

Поддерживающий момент:

180mN.m

Свинцовый провод:

4 провода

Номинальный ток:

1.0A

Угол шага:

10,8°

Вес:

0.36KG

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

Двойной вал NEMA 14 шаговый двигатель

Настраиваемый NEMA 14 шаговый двигатель

1.0A NEMA 14 Шаговый двигатель

Характер продукции

Степной двигатель замедления может двигаться под фиксированным углом шага для достижения точного управления позиционированием.

Степной двигатель замедления может обеспечить плавное ускорение и замедление при запуске и остановке,избежание мгновенных сил удара и защита механической структуры и нагрузки.

Особенности:

Биполярные или однополярные версии доступны
Принятие контрактного производства
Доступен в одно- или двуствольной версии
В течение 48 часов один из наших инженеров свяжется с вами с лучшим вариантом.
У нас есть доказанный опыт успеха, обслуживая более 800 клиентов в Китае за последние 12 лет

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	35 мм
Количество фаз	Фаза 2
Номинальный ток	1.0 А
Поддерживающий момент	180 мН.м.
Сопротивление	6.8 мм
Индуктивность	10 мГ
Инерция ротора	180 г/см2
Масса двигателя	00,4 кг
Соотношение уменьшения скорости передач	19.2:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл

Подшипник при выходе:Круглое подшипники

Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н

Максимальная осевая нагрузка вала: ≤ 30N

Радиальная пробежка вала (вблизи фланца): ≤ 0,06 м

Осевое разложение вала: ≤ 0,3 мм

Отторжение при отсутствии нагрузки: ≤1,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
26 мм 34 мм 40 мм	29.1 мм	3.71	90%
		5.18
	36.8 мм	13.76	80%
		19.2
		26.8
	44.6 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 14 Двойной шахтный шаговый двигатель с коробкой передач 19/1 35*35*28 мм 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
