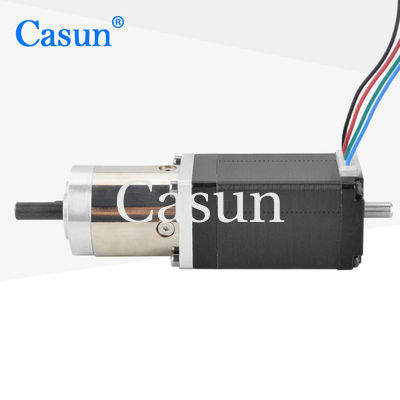

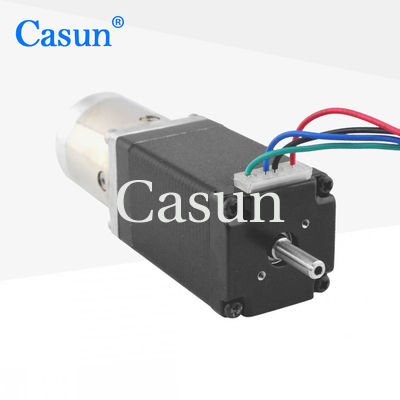

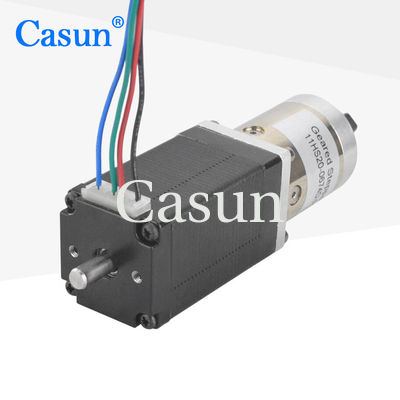

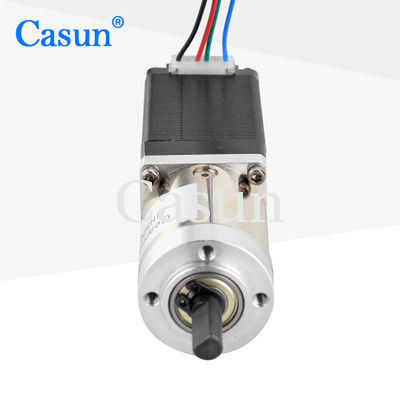

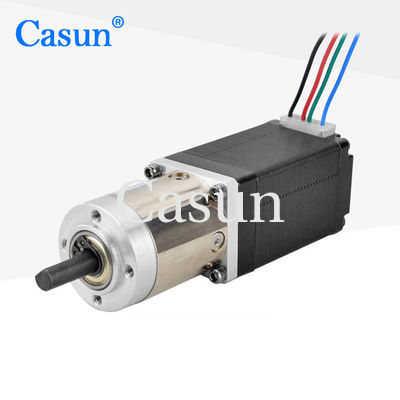

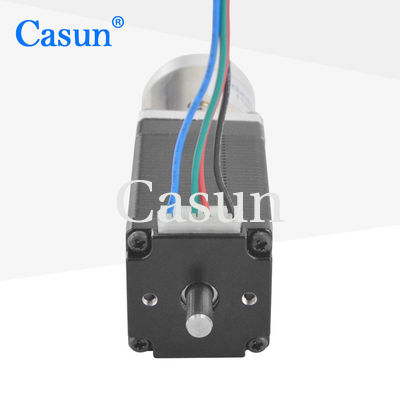

Соотношение уменьшения 13/1 Планетарная коробка передач Уменьшение NEMA 11 шаговый двигатель с ROHS

Соотношение уменьшения 13/1 Планетарная коробка передач Уменьшение NEMA 11 шаговый двигатель с ROHS

Наименование марки:	Casun
Номер модели:	28SHD4516-13GS
МОК:	1pc
Цена:	$28.75-$31.75
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Ключевые слова:

Зацепленный Stepper мотор

Напряжение:

DC 2.88V

Вес:

0.25kg

Угол шага (градусы):

1.8 градусов

Соотношение:

13.73:1

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Сертификат ROHS NEMA 11 Планетарная коробка передач

Планетарная коробка передач NEMA 11

Характер продукции

Он может эффективно ослаблять вибрацию и резонанс, генерируемые шаговыми двигателями во время высокоскоростной работы, тем самым улучшая точность и стабильность позиционирования.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Особенности:

Предоставить различные глобальные аккредитации для машин в секторах высоких технологий и электроники.
Гибридная конструкция шагового двигателя
Доступен в одно- или двуствольной версии
Специалист по профессиональным решениям для трансмиссии
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	0.67 ампер
Поддерживающий момент	140mN.m
Сопротивление	12 ом
Индуктивность	6.5 мГ
Инерция ротора	12 г-см2
Масса двигателя	0.25 кг
Соотношение уменьшения скорости передач	13.73:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Соотношение уменьшения 13/1 Планетарная коробка передач Уменьшение NEMA 11 шаговый двигатель с ROHS 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
