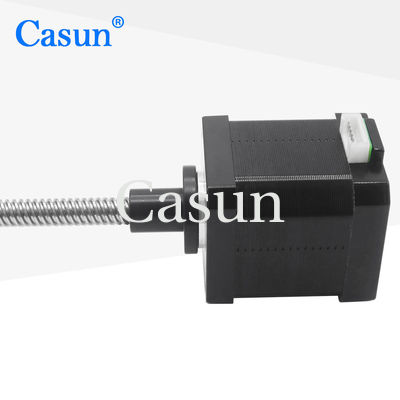

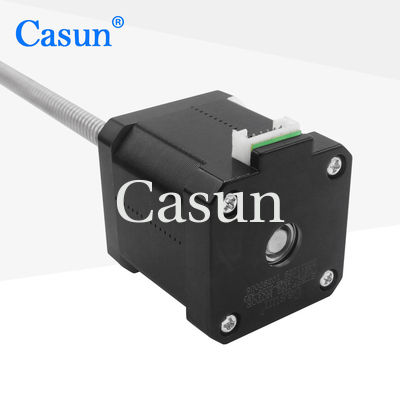

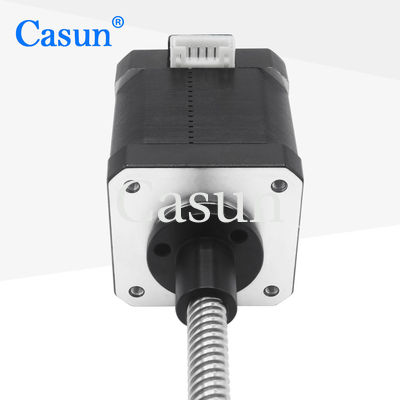

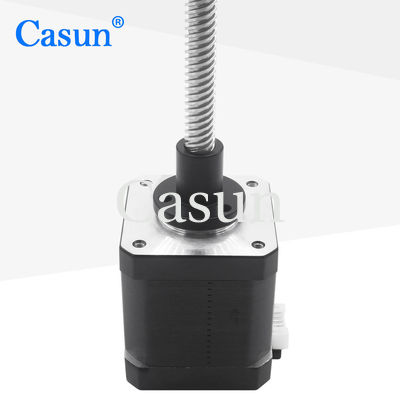

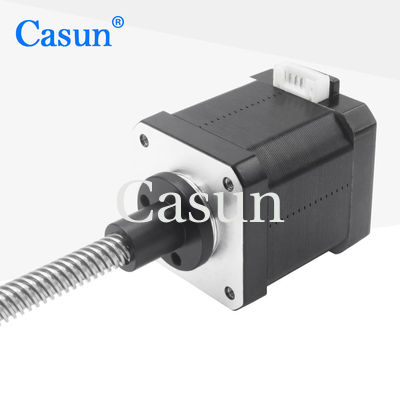

1.8 Линейный шаговый двигатель 2-й фазы Nema 17 Tr88 4242*48 мм 0,5 Н.м. для ЧПУ

1.8 Линейный шаговый двигатель 2-й фазы Nema 17 Tr88 4242*48 мм 0,5 Н.м. для ЧПУ

Наименование марки:	Casun
Номер модели:	17LS19-1684E-200G
МОК:	1pc
Цена:	$13.5-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

1.68 ампер

Поддерживающий момент:

500mN.m

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Свинцовый свинец:

Tr8X8

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

0.5 Н.м. Нема 17 Линейный шаговый двигатель

CNC Nema 17 линейный шаговый двигатель

Характер продукции

Внешняя конструкция привода может эффективно уменьшить шум и вибрации во время работы двигателя, улучшая комфорт использования.

Точность внешне приводящего винтового шагового двигателя высока, что позволяет достичь высокой точности управления положением и точности управления скоростью.

Особенности:

Десятилетняя гарантия для уверенных покупок
Гибридная конструкция шагового двигателя
Доступен в одно- или двуствольной версии
Одобрение CE и RoHS
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение.

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 ампер
Поддерживающий момент	500 мН.м
Сопротивление	1.65 ом
Индуктивность	20,8 мГ
Инерция ротора	72 г/см2
Масса двигателя	0.38 кг
Свинцовый винт	Tr8X8
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

1.8 Линейный шаговый двигатель 2-й фазы Nema 17 Tr8*8 42*42*48 мм 0,5 Н.м. для ЧПУ 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
