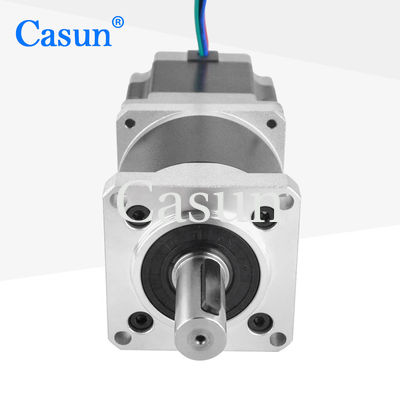

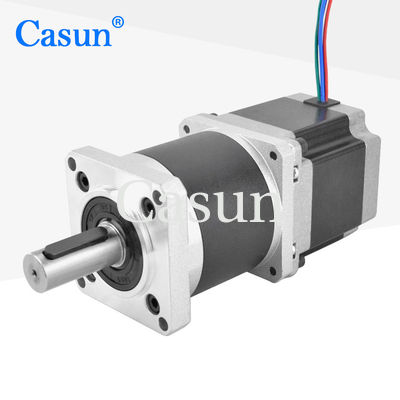

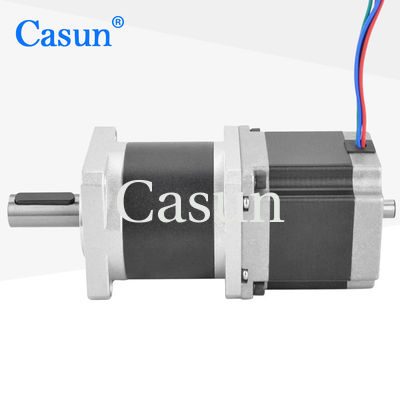

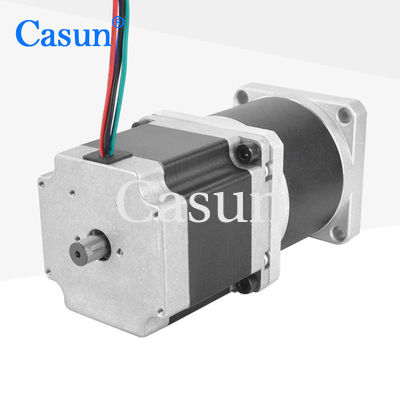

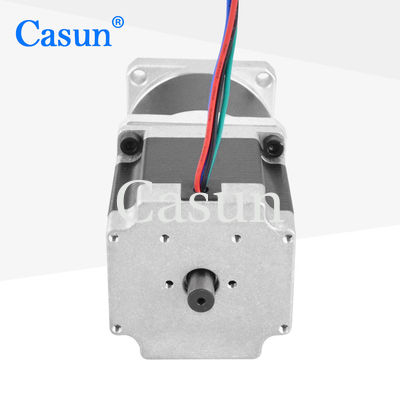

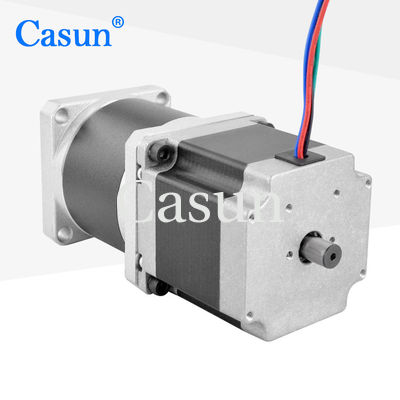

575754мм NEMA 23 Планетарный шаговой двигатель для экструзионной машины

575754мм NEMA 23 Планетарный шаговой двигатель для экструзионной машины

Наименование марки:	Casun
Номер модели:	57SHD4425-50PLSH
МОК:	1pc
Цена:	$26.46-$29.46
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Ключевые слова:

Зацепленный Stepper мотор

Сила вращающего момента:

10,02 Н.м.

Угол шага (градусы):

1.8 градусов

Соотношение:

50:1

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

NEMA 23 Планетарный шаговой двигатель

Двухствольный планетный шаговый двигатель

Характер продукции

Редуктор уменьшает выходной момент двигателя с помощью механизмов, таких как передачи или червяные передачи, а также пропорционально увеличивает выходной крутящий момент.

Ускорительный шаговый двигатель имеет простую структуру, относительно легкое обслуживание и техническое обслуживание и высокую надежность.

Особенности:

Биполярные или однополярные версии доступны
Высокий крутящий момент и точность
Доступен в одно- или двуствольной версии
Специалист по профессиональным решениям для трансмиссии
Предоставление различных международных аккредитаций для технологических и электронных секторов

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	2.8Ампер
Поддерживающий момент	1020 мН.м
Сопротивление	0.9 0hm
Индуктивность	2.5 мГ
Инерция ротора	260 г/см2
Масса двигателя	-kg
Соотношение уменьшения скорости передач	50:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

57*57*54мм NEMA 23 Планетарный шаговой двигатель для экструзионной машины 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
