4-фазный гибридный NEMA 17 шаговый двигатель 145mN.m 8 проводов для оптического устройства

4-фазный гибридный NEMA 17 шаговый двигатель 145mN.m 8 проводов для оптического устройства

Наименование марки:	Casun
Номер модели:	42SHD8909-24
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

145mN.m

Текущий:

1.0A

Длина двигателя:

23 мм

Вал:

Круглая длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

8-проводной NEMA 17 шаговый двигатель

145mN.m NEMA 17 шаговый двигатель

1.0A NEMA 17 Шаговый двигатель

Характер продукции

4-фазный гибридный шаговый двигатель NEMA 17 145 мН.м, 8 проводов для оптического устройства

Подходит для высокопроизводительного оборудования и промышленных сценариев, этот двигатель обеспечивает более точное управление и больший крутящий момент, что делает его идеальным выбором для приложений точного управления движением. Особенности: 4 обмотки, каждая фаза содержит две катушки.

Возможны индивидуальные настройки по запросу
Гибридная конструкция шагового двигателя
Доступны версии с одинарным или двойным валом
Инженерная поддержка в течение 48 часов
Множество моделей, подходящих для различных сценариев

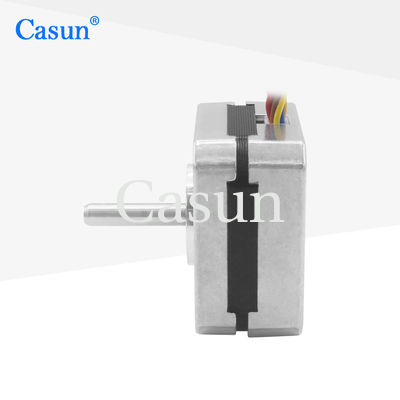

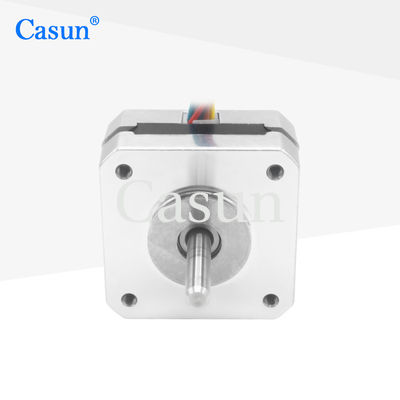

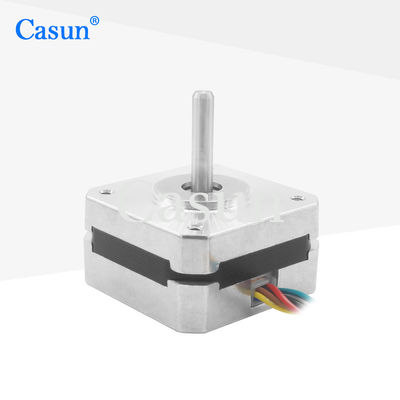

Внешний вид

Размеры

Характеристики двигателя

Угол шага: 1,8°

Размер корпуса: 40 мм

Количество фаз: 4 фазы

Номинальный ток: 1,0 А

Удерживающий момент: 145 мН.м

Сопротивление: 3,2 Ом

Индуктивность: 3,5 мГн

Инерция ротора: 15 г·см²

Вес двигателя: 0,2 кг

Количество выводов: 8

Подключение: Биполярное

Рабочие характеристики

Максимальная температура: 80°C

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки статора: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Кривые крутящего момента

Данные кривых крутящего момента доступны по запросу.

Подмодели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н·м	1,8°	20 мм	D-вал-20 мм	1,0 А
42SHD4003	0,26 Н·м	1,8°	34 мм	D-вал-20 мм	0,4 А
42SHD0261	0,45 Н·м	1,8°	40 мм	D-вал-20 мм	1,68 А
42SHD4425	0,59 Н·м	1,8°	48 мм	D-вал-24 мм	2,0 А
42SHD4813	0,8 Н·м	1,8°	60 мм	D-вал-24 мм	2,1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводы с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал

Получить предложение

Пожалуйста, нажмите кнопку «Получить предложение» выше, чтобы сообщить нам о ваших требованиях.
