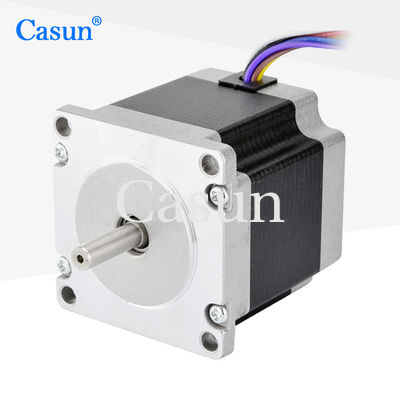

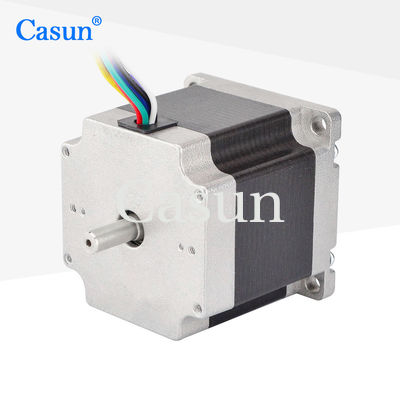

NEMA 23 Двойная ось 8 Лиды 1,8 градуса 1.26N.m Шаговый двигатель 57x57 мм для CNC

NEMA 23 Двойная ось 8 Лиды 1,8 градуса 1.26N.m Шаговый двигатель 57x57 мм для CNC

Наименование марки:	Casun
Номер модели:	57SHD8409-21S
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

1.26 Н.м.

Текущий:

4.24А

Длина двигателя:

56mm

Остров:

Двойной вал длина 21 мм

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

1 8 мотор NEMA 23 степени Stepper

1.26N.m NEMA 23 шаговый двигатель

Характер продукции

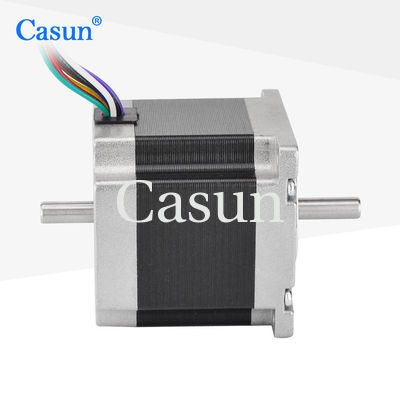

Дизайн двойного выходного вала позволяет двигателю одновременно управлять двумя различными нагрузками или выполнять две разные задачи.

Его гибкая конфигурация оси позволяет использовать его в различных приложениях, включая роботов, автоматическое оборудование, точные инструменты и многое другое.

Особенности:

Эксперты по решениям для трансмиссии
Мы готовы заключить контракт на производство
Каждая модель шагового двигателя адаптируется к различным приложениям
Дилеров активно ищут.
Наши шаговые двигатели универсальны и адаптируются к различным приложениям

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 4
Номинальный ток	4.24A / 2.12A / 3.0A
Поддерживающий момент	1.26 Н.м / 0.9 Н.м
Сопротивление	10,05 ом / 0,375 ом / 0,75 ом
Индуктивность	4.4 мГ / 1.1 мГ
Инерция ротора	220 г/см2
Масса двигателя1	00,7 кг
Количество потенциальных клиентов	8
Соединение	Биполярный

Внешний вид

NEMA 23 Двойная ось 8 Лиды 1,8 градуса 1.26N.m Шаговый двигатель 57x57 мм для CNC 0

Размеры

NEMA 23 Двойная ось 8 Лиды 1,8 градуса 1.26N.m Шаговый двигатель 57x57 мм для CNC 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
