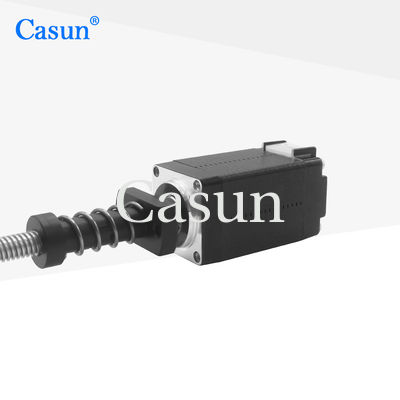

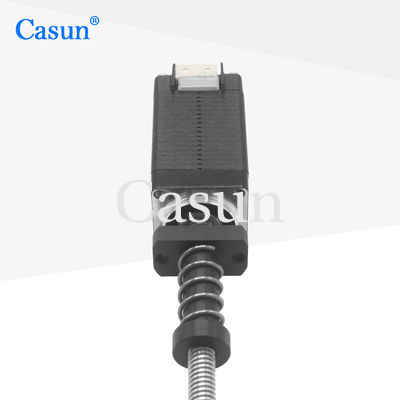

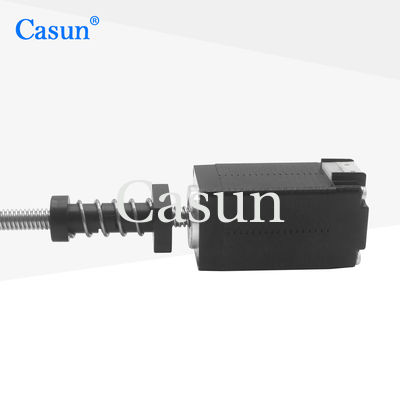

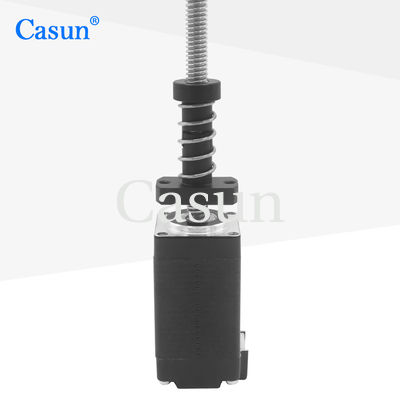

NEMA 8 Некаптивный шаговый двигатель постоянного тока 38 мм корпус Tr5×2 для косметического оборудования

NEMA 8 Некаптивный шаговый двигатель постоянного тока 38 мм корпус Tr5×2 для косметического оборудования

Наименование марки:	Casun
Номер модели:	20SHD0250-150NT
МОК:	1 шт.
Цена:	$13-$13.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.6Amp

Удержание крутящего момента:

32mN.m

Вращающий момент защелки:

2mN.m

винт руководства:

Tr5×2

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

38мм корпус не встроенный шаговый двигатель

Степной двигатель постоянного тока

Оборудование для красоты

Характер продукции

Шаговый двигатель постоянного тока NEMA 8 без гайки 38 мм Корпус Tr5×2 для косметического оборудования

Обзор продукта

Во время работы шагового двигателя зацепление между винтом и ходовым винтом обеспечивает плавное линейное движение с минимальной вибрацией. Шаговый двигатель со сквозным винтом имеет простую конструкцию, что облегчает интеграцию с другим оборудованием и системами.

Ключевые особенности

Доступны услуги контрактного производства
Десятилетняя гарантия для уверенных покупок
Инженерная консультация в течение 48 часов
Сертификаты CE и RoHS
Совместимость с различными приложениями для всех моделей двигателей

Размеры

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер рамы	20 мм
Количество фаз	2 фазы
Номинальный ток	0.6 Ампер
Удерживающий момент	32 мН.м
Сопротивление	9.0 Ом
Индуктивность	3.0 мГн
Инерция ротора	3.8 г-см²
Вес двигателя	0.08 кг
Ходовой винт	Tr5X2
Подключение	Биполярное

Рабочие характеристики

Параметр	Спецификация
Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 Макс. (нагрузка 450 г)
Осевой люфт вала	0.08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28Н (20 мм от фланца)
Макс. осевая сила	10Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-вал-20мм	1.0 А
42SHD4003	0.26 Н.м	1.8°	34 мм	D-вал-20мм	0.4 А
42SHD0261	0.45 Н.м	1.8°	40 мм	D-вал-20мм	1.68 А
42SHD4425	0.59 Н.м	1.8°	48 мм	D-вал-24мм	2.0 А
42SHD4813	0.8 Н.м	1.8°	60 мм	D-вал-24мм	2.1 А

Спецификации винта

Длина корпуса	Диаметр винта	Шаг	Длина винта
20 мм	5	2	20-1000 мм
34 мм
40 мм
48 мм
60 мм

Варианты индивидуальной настройки

Если наши стандартные двигатели не соответствуют вашим требованиям, мы предлагаем комплексные услуги по индивидуальной настройке, включая специальные валы, параметры обмотки, установочные размеры, заказные выводные провода, разъемы и многое другое.

Энкодер

Тормоз

Редуктор

Вал

Получить индивидуальное предложение

Пожалуйста, нажмите кнопку ниже, чтобы поделиться своими конкретными требованиями с нашей инженерной командой.
