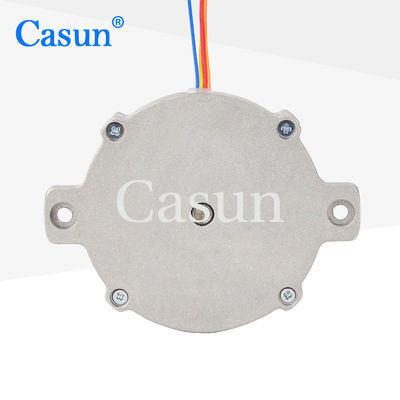

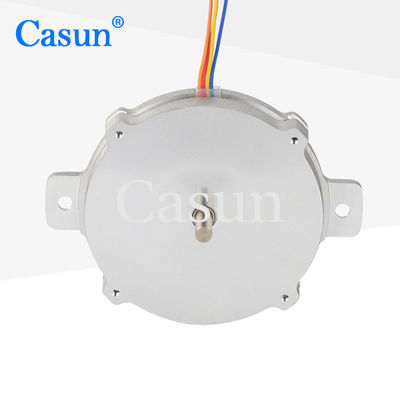

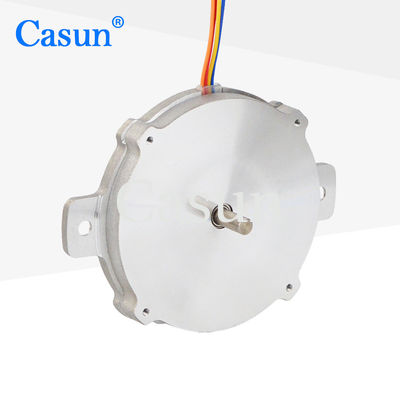

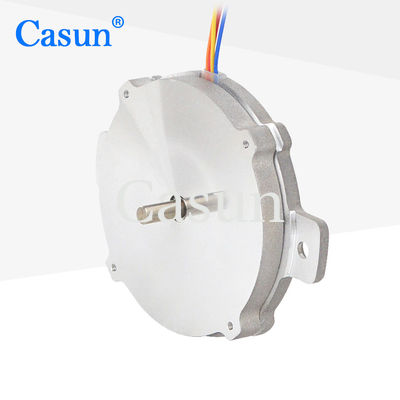

NEMA 23 сверхтонкий шаговый двигатель быстрого ускорения для FUJI XPF аксессуаров YAMAHA

NEMA 23 сверхтонкий шаговый двигатель быстрого ускорения для FUJI XPF аксессуаров YAMAHA

Наименование марки:	Casun
Номер модели:	57SHY4001-10S
МОК:	1 PC
Цена:	$12.3-$13.84
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Тело:

9.6mm

Номинальный ток:

0.8A

Номинальное напряжение:

2.8V

Масса:

75 г

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Шаговый мотор YAMAHA

FUJI XPF аксессуары шаговой двигатель

Сверхтонкий шаговый двигатель NEMA 23

Характер продукции

Тонкие и плоские шаговые двигатели компактны по размеру и структуре, что позволяет легко интегрировать их в ограниченные пространства.

Машины широко используются в различных областях, таких как принтеры, сканеры, оборудование для автоматизации, роботы, медицинское оборудование и т. д.

Особенности:

Биполярные или однополярные версии доступны
Наши продукты обеспечивают высокий крутящий момент и точность
Наш производственный процесс поддерживается профессиональными исследованиями и разработками
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	0.8А
Поддерживающий момент	60mN.m
Сопротивление	3.5 ом
Индуктивность	10,8 мГц.
Инерция ротора	15 г-см2
Масса двигателя	75 г
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель No	Угол шага ((°)	Номинальное напряжение ((V)	Номинальный ток (A)	Фазное сопротивление ((Ω)	Индуктивность фазы (mH)	Стойкость крутящего момента (кг.см)	Сдерживающий крутящий момент ((g.cm Max)	Инерция ротора (g.cm2)	Длина двигателя (мм)	Масса двигателя ((kg)
57SHY4001-2A	10,8°	2.8В	0.8А	3.5омм	10,8 мГц.	60mN.m	8mN.m	15	57	0.075
57SHY4301-2A-0	10,8°	2.28В	1.2А	10,9 Омм	1.2mH	125 мН.м	8mN.m	18	57	0.09
57SHY4001-10K	10,8°	2.8В	0.8А	3.5омм	10,8 мГц.	60mN.m	8mN.m	15	57	0.075
57SHY4001-10S	10,8°	2.8В	0.8А	3.5омм	10,8 мГц.	60mN.m	8mN.m	15	57	0.075
57SHY4604-21A	10,8°	14В	1А	14 омм	30mH	690mN.m	30 мН.м	120	57	0.52

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т.д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 23 сверхтонкий шаговый двигатель быстрого ускорения для FUJI XPF аксессуаров YAMAHA 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
