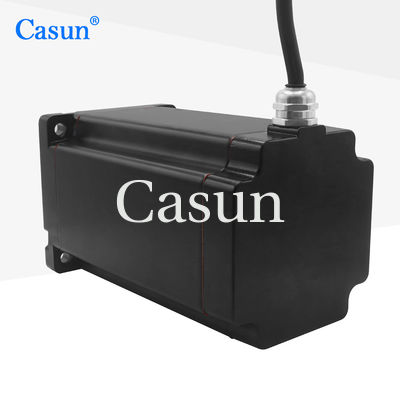

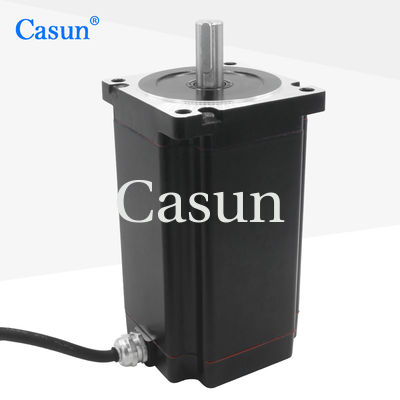

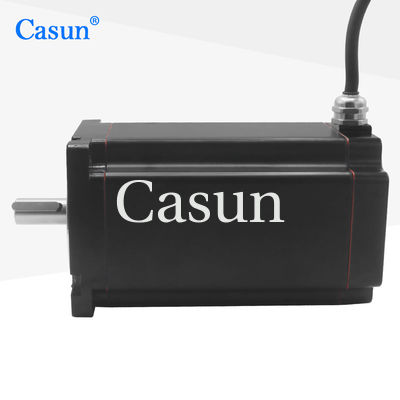

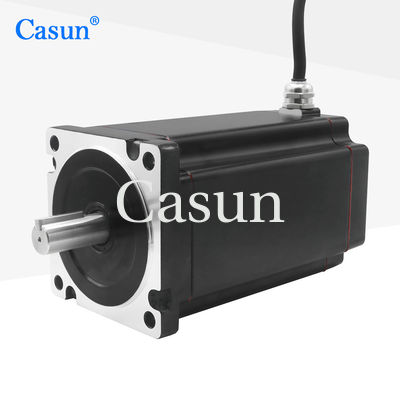

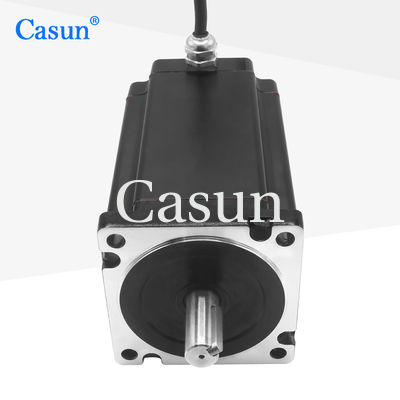

NEMA 34 IP67 водонепроницаемый шаговый мотор 86×86×150 мм 13N.m для станков с ЧПУ

NEMA 34 IP67 водонепроницаемый шаговый мотор 86×86×150 мм 13N.m для станков с ЧПУ

Наименование марки:	Casun
Номер модели:	F86SHD4501-32H
МОК:	1 PC
Цена:	$24.92-$25.96
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

10,8°

Поддерживающий момент:

13N.M

Текущий:

4.0A

Длина двигателя:

150 мм

Остров:

Волокно ключа 32 мм длина

Класс IP:

IP67

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Машинные инструменты с ЧПУ шаговой двигатель

IP67 водонепроницаемый шаговый двигатель

150 мм шаговой двигатель

Характер продукции

Размер NEMA 34 относительно большой, поэтому он может генерировать высокий крутящий момент, что очень выгодно для приложений, требующих больших нагрузок или больших движений инерции

Шаговые двигатели имеют простую структуру и отсутствуют сложные механические структуры, что приводит к более низкому уровню отказов.

Особенности:

Мы являемся профессиональной исследовательской и производственной компанией.
У вас есть десятилетняя гарантия и вы можете покупать с уверенностью.
Сочетание квалифицированных НИОКР с специализированными производственными процессами
Высокий крутящий момент и точность гарантированы
Специалист по профессиональным решениям для трансмиссии

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	86 мм
Количество фаз	Фаза 2
Номинальный ток	4.0 А
Поддерживающий момент	13 Н.м.
Сопротивление	1.8омм
Индуктивность	16.5 мГ
Инерция ротора	3600 г-см2
Масса двигателя	50,0 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
86SHD4003-32	4.0N.m	10,8°	69 мм	Ключевой вал 32 мм	4.0A
86SHD4101-32	4.5 Н.м.	10,8°	76 мм	Ключевой вал 32 мм	4.0A
86SHD4201-37	5.6 Н.м.	10,8°	98 мм	Ключевой вал 37 мм	4.0A
86SHD4314-37	60,8 Н.м.	10,8°	112 мм	Ключевой вал 37 мм	5.0A
86SHD4404-37	8.0N.m	10,8°	127 мм	Ключевой вал 37 мм	5.0A
86SHD4505-37	12.0N.m	10,8°	150 мм	Ключевой вал 37 мм	5.5А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т.д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 34 IP67 водонепроницаемый шаговый мотор 86×86×150 мм 13N.m для станков с ЧПУ 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
