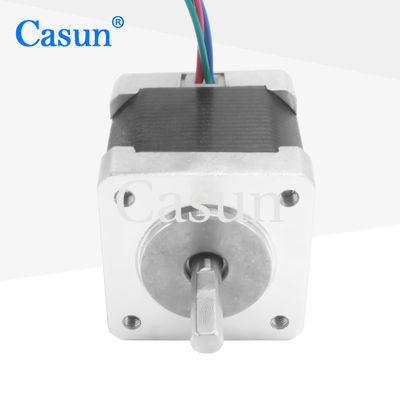

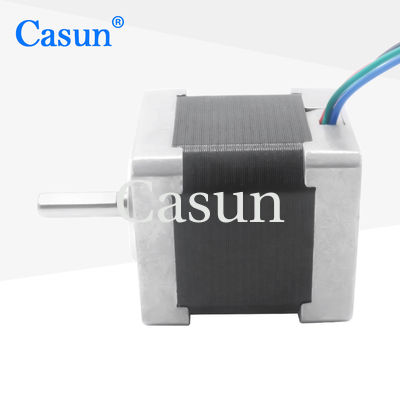

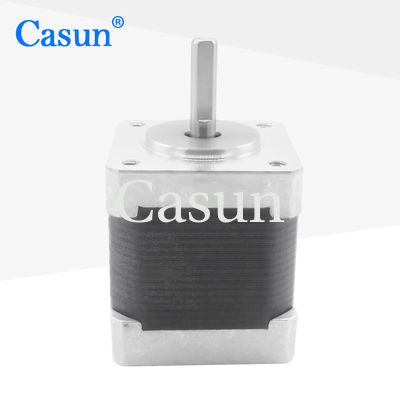

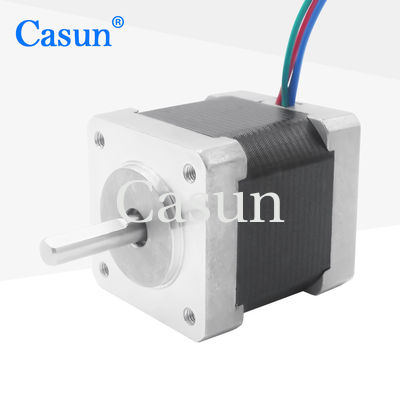

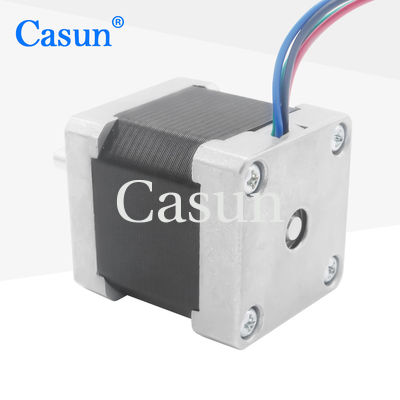

220mN.m Гибридный шаговый двигатель 1,0A 5V 1,8 степени четырехпроводной двигатель

220mN.m Гибридный шаговый двигатель 1,0A 5V 1,8 степени четырехпроводной двигатель

Наименование марки:	Casun
Номер модели:	35SHD4807-20Z
МОК:	1pc
Цена:	$23.94-$28.34
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол шага:

10,8°

Номинальное напряжение:

5В

Вращающий момент защелки:

18mN.m

Номинальный ток:

1.0A

Поддерживающий момент:

220mN.m

Масса:

0.21 кг

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

1.0А Гибридный шаговый двигатель

Мотор 1

8 градусов гибридный Stepper

Характер продукции

Nema14 35X35MMГибридный шаговый двигатель

35мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную конфигурацию.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступен в одно- или двухволновом варианте
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	35 мм
Количество фаз	Фаза 2
Номинальный ток	1 ампер
Поддерживающий момент	220mN.m
Сопротивление по фазам	5Ω
Индуктивность	6.5 мГ
Инерция ротора	18 г/см2
Масса двигателя	0.21 кг
Сдерживающий момент	18mN.m
Класс изоляции	Класс B

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Подмодели

Длина тела	максимальный крутящий момент
20 мм	80mN.m
23 мм	120mN.m
26 мм	160mN.m
27 мм	220mN.m
30 мм	220mN.m
34 мм	250mN.m
40 мм	280mN.m
50 мм	330mN.m

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

220mN.m Гибридный шаговый двигатель 1,0A 5V 1,8 степени четырехпроводной двигатель 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
