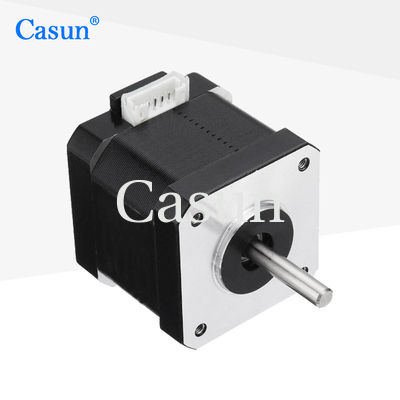

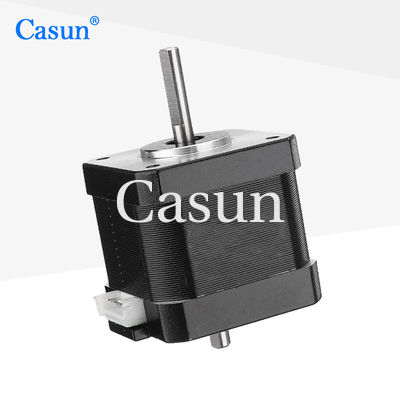

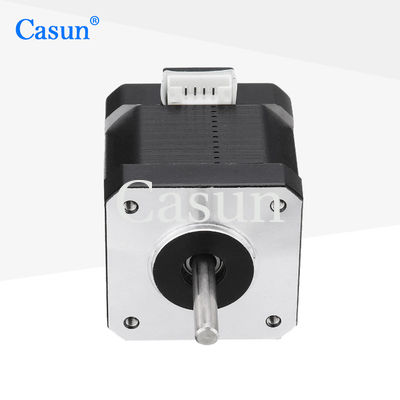

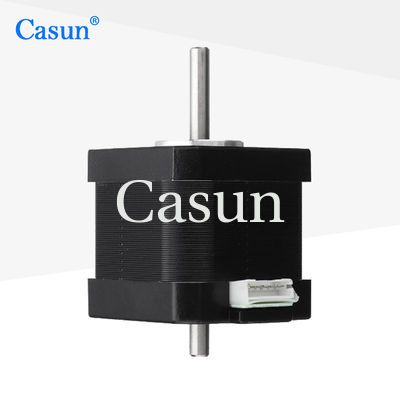

Двойной вал Nema 17 шаговый двигатель биполярный 1.8 градус 45Ncm 63.7oz.in 1.68A 4 провода для 3D DIY CNC

Двойной вал Nema 17 шаговый двигатель биполярный 1.8 градус 45Ncm 63.7oz.in 1.68A 4 провода для 3D DIY CNC

Наименование марки:	Casun
Номер модели:	42SHD0261-24SH1
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Поддерживающий момент:

450mN.m

Текущий:

1.68А

Длина двигателя:

40 мм

Остров:

Двойной вал длина 24 мм

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Двухствольный шаговый двигатель 45Ncm

1.8 градусов Двойной шахтный шаговый двигатель

1.68А Двустворный шаговый двигатель

Характер продукции

Конструкция двойной оси может лучше достичь двойной оси синхронного управления и улучшить точность позиционирования системы.

Благодаря взаимному влиянию движений двух осей, шаговой двигатель с двойным выходном валом более стабилен во время работы.

Особенности:

Специализация в области профессиональных исследований и разработок в области производства
Для высокотехнологичной промышленности и оборудования электронной промышленности
Десятилетняя гарантия для уверенной покупки
Мы предлагаем индивидуальные услуги и принимаем контракты на производство
Мы профессиональный производитель, занимающийся исследованиями и разработками

Внешний вид

Двойной вал Nema 17 шаговый двигатель биполярный 1.8 градус 45Ncm 63.7oz.in 1.68A 4 провода для 3D DIY CNC 0

Размеры

Двойной вал Nema 17 шаговый двигатель биполярный 1.8 градус 45Ncm 63.7oz.in 1.68A 4 провода для 3D DIY CNC 1

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 А
Поддерживающий момент	450 мН.м.
Сопротивление	1.95 ом
Индуктивность	40,4 мГ
Инерция ротора	57 г/см2
Масса двигателя	00,3 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
