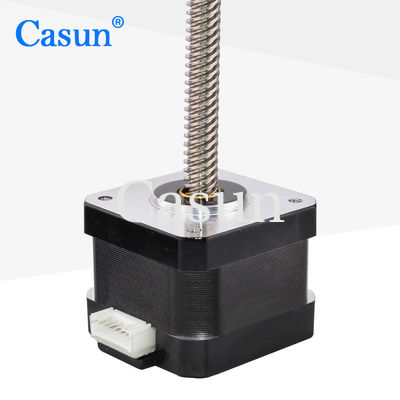

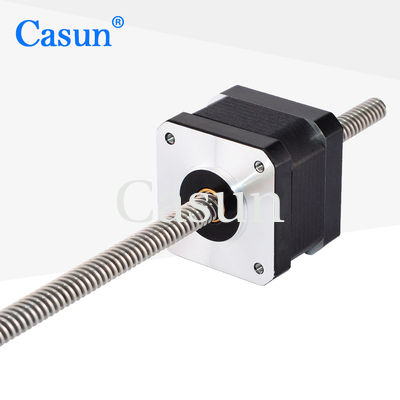

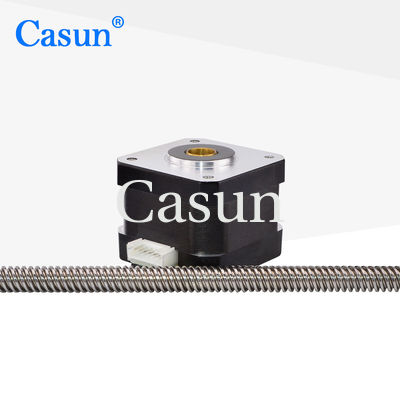

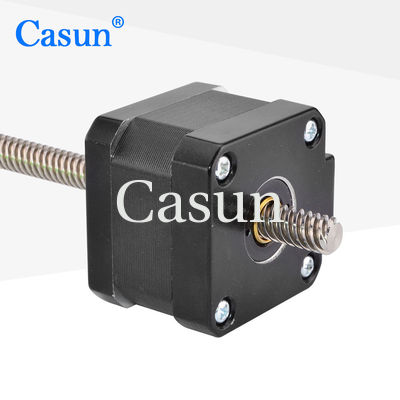

42x42x34мм 1,8 степени 2 фазы 1.2А гибридный Nema 17 Tr8*2 не-каптивный шаговый двигатель

42x42x34мм 1,8 степени 2 фазы 1.2А гибридный Nema 17 Tr8*2 не-каптивный шаговый двигатель

Наименование марки:	Casun
Номер модели:	42SHD0034-52NT
МОК:	1pc
Цена:	$9.68-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Тело:

34 мм

вес:

0.22kg

Диаметр вала:

Tr8*2

Коэффициент тока:

1.28A

Фаза:

Настраиваемый:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

1.2A NEMA 17 Шаговый двигатель

42x42x34 мм Nema 17 шаговый двигатель

2 - мотор NEMA 17 участка Stepper

Характер продукции

Благодаря конструкции спирального угла винта, он может обеспечивать большую тягу при меньшем объеме двигателя, что делает его подходящим для ситуаций, требующих больших нагрузок.

Проницаемая конструкция винта может эффективно уменьшить вибрацию и шум, генерируемые двигателем во время работы.

Особенности:

Биполярные или однополярные версии доступны
Мы предоставляем услуги по заказу и принимаем контрактное производство
Нанимаем энтузиастов-дистрибьюторов!
Каждая модель шагового двигателя может подходить для различных сценариев
Мы специализируемся на профессиональных решениях для трансмиссии·

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.28А
Поддерживающий момент	300 мН.м
Сопротивление	50,0 ом
Индуктивность	6.2 мГ
Инерция ротора	38 г/см2
Масса двигателя	0.22 кг
Свинцовый винт	Tr8X2
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

42x42x34мм 1,8 степени 2 фазы 1.2А гибридный Nema 17 Tr8*2 не-каптивный шаговый двигатель 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
