2 фазы NEMA 17 1,8 градусов 26N.cm 0,4A 12В DC 34мм 4 провода Биполярный шаговый мотор

2 фазы NEMA 17 1,8 градусов 26N.cm 0,4A 12В DC 34мм 4 провода Биполярный шаговый мотор

Наименование марки:	Casun
Номер модели:	42СХД0001-24
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

10,8°

Поддерживающий момент:

260mN.m

Текущий:

0.4А

Длина двигателя:

34 мм

Остров:

Круглая длина вала 24mm

на заказ:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

0.4A мотор NEMA 17 Stepper

Степной двигатель 12 В или 17 В

мотор NEMA 17 34mm Stepper

Характер продукции

Различные требования к производительности могут быть достигнуты с помощью различных методов вождения, таких как полный шаг, полный шаг и микро шаг.

С помощью регулирования частоты импульсного сигнала скорость двигателя может быть точно контролирована для достижения точной регулировки скорости.

Особенности:

Установлен в Китае в течение 12 лет, обслуживая более 800 клиентов
Гибридная конструкция шагового двигателя
Доступен в одно- или двуствольной версии
Мы открыты для контрактного производства.
Настройки по запросу

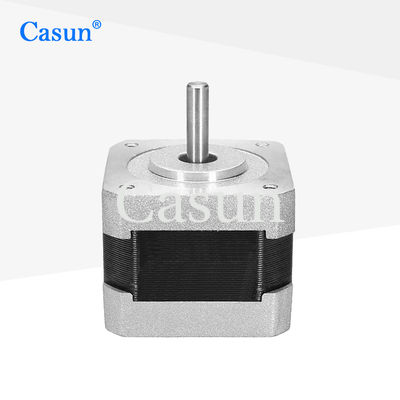

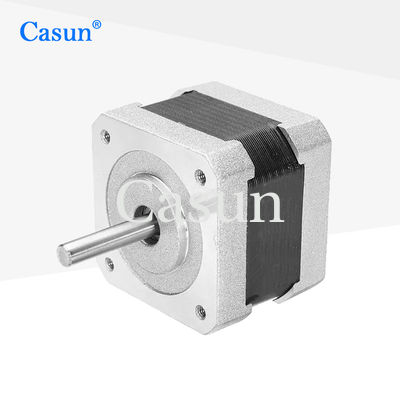

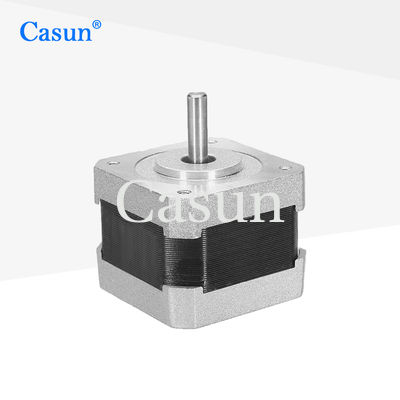

Внешний вид

2 фазы NEMA 17 1,8 градусов 26N.cm 0,4A 12В DC 34мм 4 провода Биполярный шаговый мотор 0

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	0.4 А
Поддерживающий момент	260 мН.м.
Сопротивление	30 ом
Индуктивность	37 мГ
Инерция ротора	38 г/см2
Масса двигателя	0.2 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
