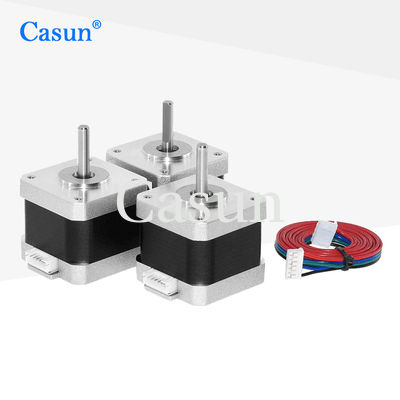

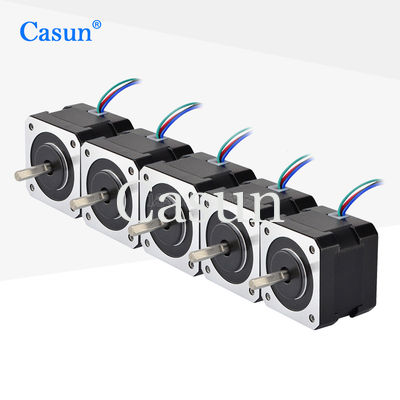

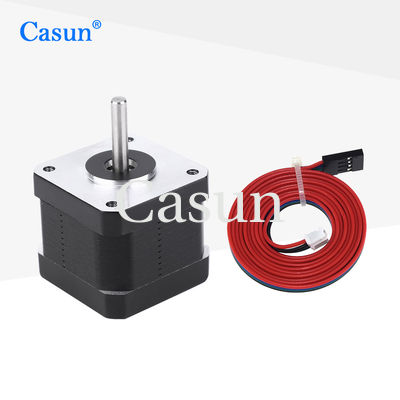

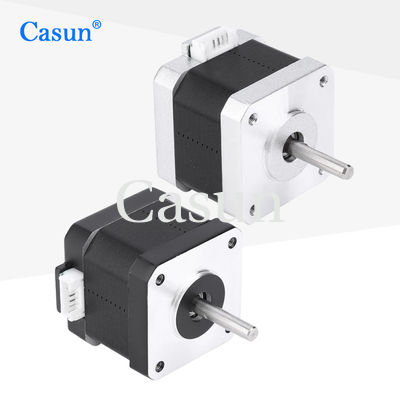

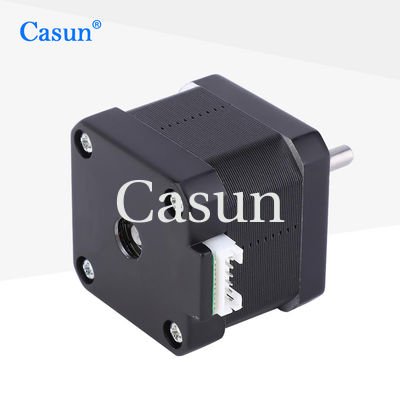

40мм 2 Фаза 12В NEMA 17 Шаговый двигатель с температурой окружающей среды от -20 до 50 градусов

40мм 2 Фаза 12В NEMA 17 Шаговый двигатель с температурой окружающей среды от -20 до 50 градусов

Наименование марки:	Casun
Номер модели:	42SHD0231-24
МОК:	1 шт.
Цена:	$4-$8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

300 млн. М.

Текущий:

0.6А

Длина двигателя:

40 мм

Вал:

длина 24 мм

Напряжение:

6В

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Ротор инерция:

57 г/см2

Номинальное напряжение:

6 В

Масса:

0,24 кг

Вращающий момент защелки:

15mN.m

Длина вала:

24 мм

Количество руководств:

Фаза:

Номинальный ток:

0,6 a

Индуктивность участка:

20 mH

Диаметр вала:

5 мм

Угол шага:

1,8 градуса

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

мотор NEMA 17 40mm Stepper

Степной двигатель 12 В или 17 В

2 - мотор NEMA 17 участка Stepper

Характер продукции

40 мм 2 фазы 12В NEMA 17 шаговый двигатель

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах. Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную настройку.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Внешний вид

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	40 мм
Количество фаз	Фаза 2
Номинальный ток	0.6 А
Поддерживающий момент	300 мН.м
Сопротивление	10 Омм
Индуктивность	20 мГ
Инерция ротора	57 г/см2
Масса двигателя	0.24 кг
Количество лидов	4
Соединение	Однополярный

Спецификации эксплуатации

Угол шага

1.2°

Максимальная температура

Максимально 80°C

Температура окружающей среды

-20°C до 50°C

Температура хранения

-20°C до 100°C

Диапазон влажности

85% или менее, неконденсирующие

Изоляция из магнитных проводов

Класс B 130°C

Сопротивление изоляции

100 М Ом при 500 ВДК

Диэлектрическая прочность

500 VDC в течение 1 мин.

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров
