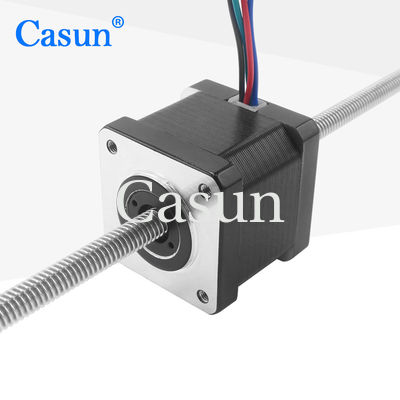

353534мм 2 фазы Nema 14 Некаптивный шаговый двигатель 1.5A для светового освещения

353534мм 2 фазы Nema 14 Некаптивный шаговый двигатель 1.5A для светового освещения

Наименование марки:	Casun
Номер модели:	P35SHD4150-257T4
МОК:	1pc
Цена:	$9.68-$16
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

на заказ:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Течение в участок:

1,0 a

Номинальное напряжение:

3,5 v

Свинцовый:

Tr6.35х2.4384

Количество участков:

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

2-фазный шаговой двигатель

1.5А Невосстановленный шаговый двигатель

Стрельчатый шаговый двигатель

Характер продукции

Шаговый двигатель NEMA 14 также относительно легкий, что облегчает его перемещение и установку.

Для уменьшения вибрации и получения большего разрешения шага используйте с микростеппинг драйвером.

Особенности:

Биполярные или однополярные версии доступны
Профессиональный специалист по решениям для трансмиссии
Доступен в одно- или двухволновом варианте
Наши инженеры свяжутся с вами в течение 48 часов, чтобы обеспечить лучшее решение
Профессиональные исследования и разработки

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	35 мм
Количество фаз	Фаза 2
Номинальный ток	1.0A
Поддерживающий момент	190 мН.м
Сопротивление	3.5 мм
Индуктивность	30,6 мГ
Инерция ротора	20 г-см2
Масса двигателя	0.18 кг

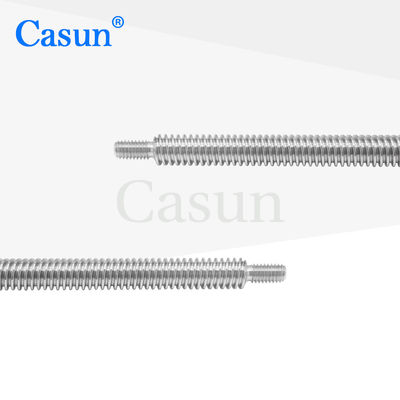

Свинцовый винт	Tr6.35X2.4384
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Стойкостьp Угол	Длина	Тип вала	Номинальный ток
35SHD0307-20	80mN.m	10,8°	20 мм	Круглый вал 20 мм	0.4А
35SHD0001-20	100 мН.м	10,8°	26 мм	Круглый вал 20 мм	0.4А
35SHD0102-20B	150mN.m	10,8°	34 мм	D вал 20 мм	0.75А
35SHD0801-20B	280mN.m	10,8°	40 мм	D вал 20 мм	0.5А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 26 мм 34 мм 40 мм 50 мм	5	2	20-1000 мм
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	М5	1.6

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

35*35*34мм 2 фазы Nema 14 Некаптивный шаговый двигатель 1.5A для светового освещения 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
