3 фазы 1,2 степени nema 17 гибридный шаговый двигатель 42x42x40 мм постоянный двигатель

3 фазы 1,2 степени nema 17 гибридный шаговый двигатель 42x42x40 мм постоянный двигатель

Наименование марки:	Casun
Номер модели:	42SHD0201-24
МОК:	1pc
Цена:	$4-$8
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

10,8°

Поддерживающий момент:

300mN.m

Текущий:

0.8A

Длина двигателя:

40 мм

Остров:

длина 24 мм

Напряжение:

12 В

на заказ:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

3-фазный не 17 шаговый двигатель

42x42x40 мм nema 17 шаговый двигатель

1.2 Степень NEMA 17 Шаговый двигатель

Характер продукции

0.8А Мотор на стадион 40 мм 3 Фаза 1.2 градус Гибридный 12В NEMA 17 Гибридный шаговый мотор

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную конфигурацию.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступен в одно- или двухволновом варианте
Одобрение CE и RoHS
Настройки по запросу

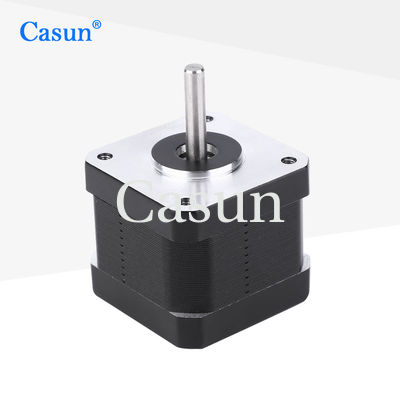

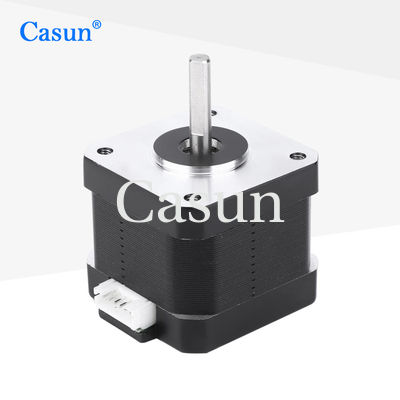

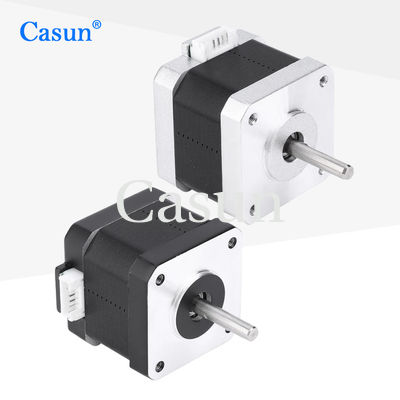

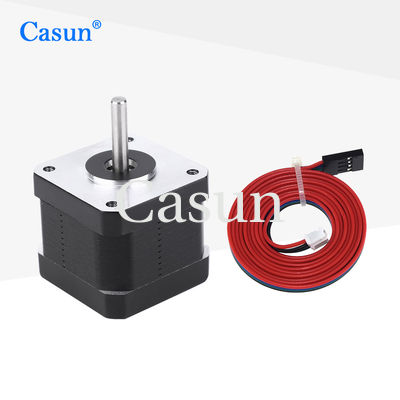

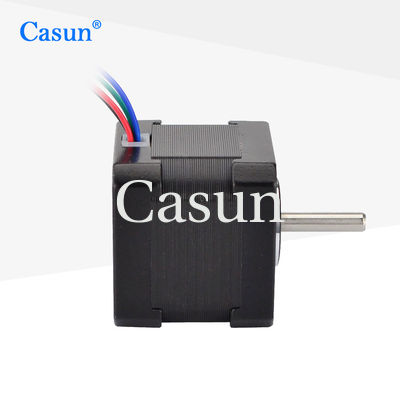

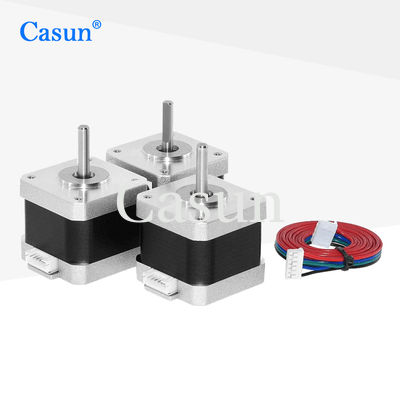

Внешний вид

3 фазы 1,2 степени nema 17 гибридный шаговый двигатель 42x42x40 мм постоянный двигатель 0

Размеры

Спецификации двигателя

Степь Ангел	1.2°
Размер рамы	40 мм
Количество фаз	Фаза 3
Номинальный ток	0.8 А
Поддерживающий момент	300 мН.м
Сопротивление	14 ом
Индуктивность	14 мГ
Инерция ротора	57 г/см2
Масса двигателя	0.24 кг
Количество потенциальных клиентов	0
Соединение	однополярный

Спецификации эксплуатации

Угол шага: 1,2°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
