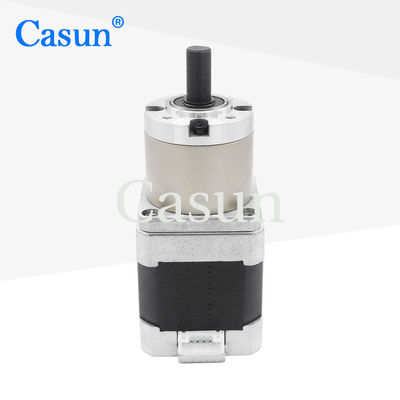

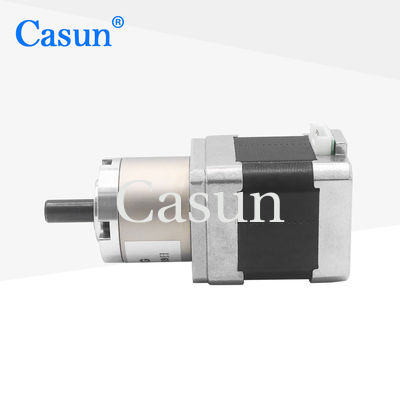

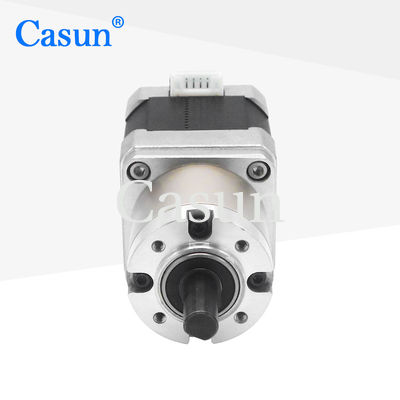

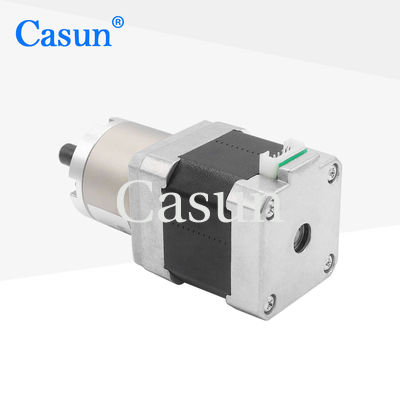

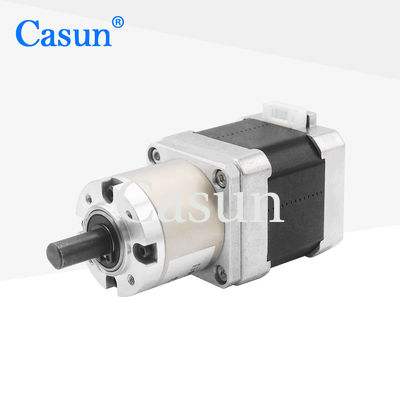

NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC

NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC

Наименование марки:	Casun
Номер модели:	42SHD0404-27G
МОК:	1pc
Цена:	$26.46-$29.46
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий / Фаза:

1.5А

Поддерживающий момент:

5.4N.m

Номинальное напряжение:

3.0В

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Коробка передач:

1:27

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Мотор Nema 17 планетарный Stepper

Сделайте самостоятельно с помощью ЦНС планетарный шаговый двигатель

Планетарный шаговый двигатель 48 мм

Характер продукции

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступен в одно- или двухволновом варианте
Предложить "множественные международные сертификации" оборудованию высокотехнологичной промышленности и электронной промышленности
Предлагать услуги на заказ

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.5 А
Поддерживающий момент	5.4 Н.м.
Сопротивление	2.0 ом
Индуктивность	20,8 мГ
Инерция ротора	72 г/см2
Масса двигателя	0.85 кг
Соотношение уменьшения скорости передач	1:27
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
