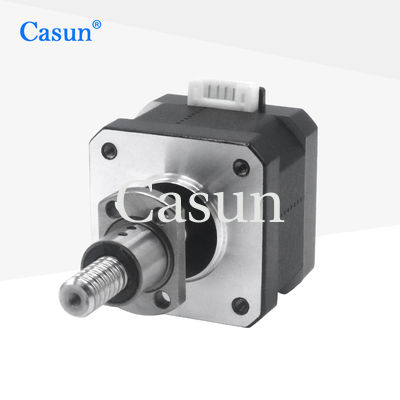

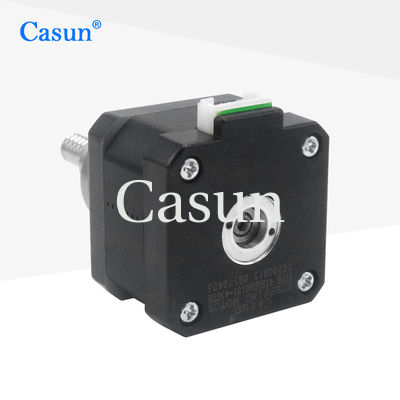

Нема 17 шаровой винтовой шаговый мотор 34 мм bady 0,32 Нм для CNC 3D принтера 4-волоконный

Нема 17 шаровой винтовой шаговый мотор 34 мм bady 0,32 Нм для CNC 3D принтера 4-волоконный

Наименование марки:	Casun
Номер модели:	42SHD00101-45GTH
МОК:	1 шт.
Цена:	$9.68-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Длина винта:

45 мм

Удержание крутящего момента:

320mN.m

Фаза:

Скорость тока:

1.68А

Тело:

34 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Четырехствольный Nema 17 шаровой винт

34-миллиметровый Нема 17-миллиметровый шариковой винт

0.32 Нм Нема 17 шаровой винт

Характер продукции

Шаговый двигатель Nema 17 с шарико-винтовой передачей, корпус 34 мм, 0,32 Нм для 3D-принтера с ЧПУ, 4 провода

Напрямую соединен с выходным валом шагового двигателя, без необходимости использования дополнительных приводных ремней или шестерен, что снижает сложность и ошибки передачи. Идеально подходит для прецизионной обработки, автоматизированных производственных линий, лабораторного оборудования, медицинского оборудования, 3D-принтеров и станков с ЧПУ.

Особенности

Доступны биполярные или униполярные версии
Простая и компактная конструкция для легкой установки и обслуживания
Доступны версии с одним или двумя валами
Высокий крутящий момент и высокая точность
Мы предоставляем услуги по индивидуальному заказу и контрактное производство

Размеры

Характеристики двигателя

Угол шага	1,8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1,68 А
Удерживающий момент	320 мН·м
Сопротивление	1,5 Ом
Индуктивность	2,5 мГн
Инерция ротора	38 г·см²
Вес двигателя	0,23 кг
Ходовой винт	Шарико-винтовая передача SFK0802
Подключение	Биполярное

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0,02 Макс. (нагрузка 450 г)
Осевой люфт вала	0,08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28 Н (20 мм от фланца)
Макс. осевая сила	10 Н

Подмодели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н·м	1,8°	20 мм	D-вал-20 мм	1,0 А
42SHD4003	0,26 Н·м	1,8°	34 мм	D-вал-20 мм	0,4 А
42SHD0261	0,45 Н·м	1,8°	40 мм	D-вал-20 мм	1,68 А
42SHD4425	0,59 Н·м	1,8°	48 мм	D-вал-24 мм	2,0 А
42SHD4813	0,8 Н·м	1,8°	60 мм	D-вал-24 мм	2,1 А

Услуги по индивидуальному заказу

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Опции

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
