Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Зацепленный Stepper мотор
Created with Pixso.

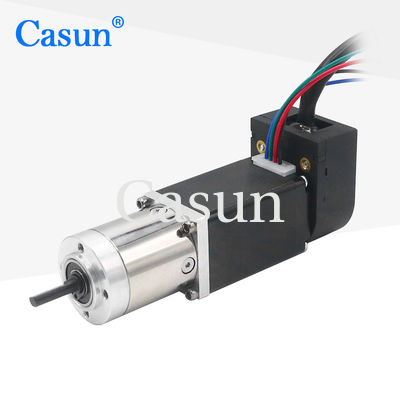

Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения

Имя

Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения

Наименование марки: Casun
Номер модели: 28SHD4401-19GQ
МОК: 1pc
Цена: $27.23-$30.23
Условия оплаты: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+месяц
Подробная информация
Характер продукции
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ROHS,ISO
Ключевые слова:
Зацепленный Stepper мотор
Напряжение:
DC 4.56V
Угол шага (градусы):
1.8 градусов
на заказ:
Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.
Соотношение передач:
19:1
Поддерживающий момент:
95mN.m
Упаковывая детали:
Картонная коробка: 36x29x14 см
Выделить:

Высокий крутящий момент NEMA 11 шаговой двигатель

,

28*28*45 мм NEMA 11 шаговой двигатель

Характер продукции

Сочетание точного управления шаговым двигателем и возможности обратной связи кодера, при этом увеличение крутящего момента через редуктор.

Кодер обеспечивает обратную связь о положении в режиме реального времени, что может еще больше улучшить точность позиционирования двигателя.



Особенности:

  • Биполярные или однополярные версии доступны

  • Гибридная конструкция шагового двигателя

  • Доступен в одно- или двухволновом варианте

  • Каждая модель шагового двигателя адаптируется к различным приложениям

  • Диллеров ищут!

Размеры

Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения 0







Спецификации двигателя



Степь Ангел



1.8 °

Размер рамы



28 мм

Количество фаз



Фаза 2

Номинальный ток



0.67 ампер

Поддерживающий момент



95mN.m

Сопротивление



6.8омм

Индуктивность



40,9 мГц

Инерция ротора



9 г-см2

Масса двигателя



0.16 кг

Соотношение уменьшения скорости передач





19.2:1

Соединение



Биполярный



Спецификации эксплуатации



Двигатель



Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.



Коробка передач



Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°











Кривые крутящего момента







Подмодели

Длина двигателя Длина коробки передач Райо Эффективность
34 мм

40 мм

48 мм

60 мм		 27.2 мм 3.71 90%
5.18
35 мм 13.76 80%
19.2
26.8
42.7 мм 51 70%
71
99.5
139


Скачать





Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

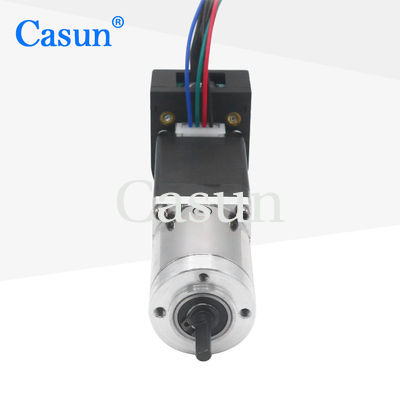

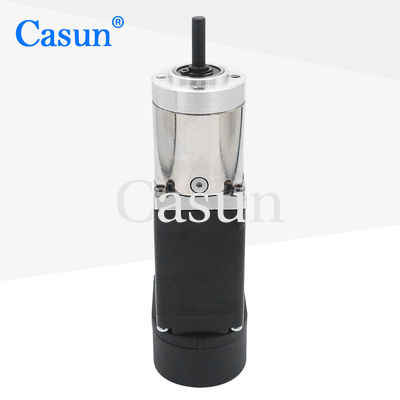

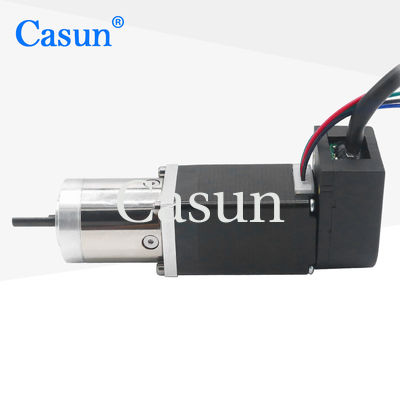

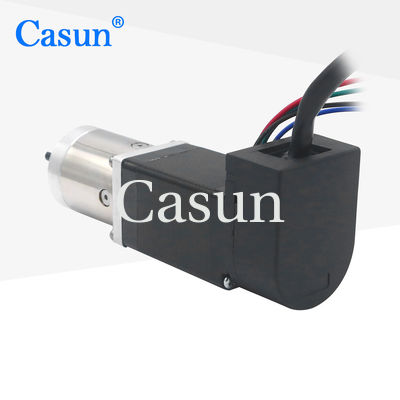

Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения 1 Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения 2 Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения 3 Высокий крутящий момент NEMA 11 шаговый мотор 28*28*45 мм 0,67A с кодером 10 1 соотношение уменьшения 4





Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
