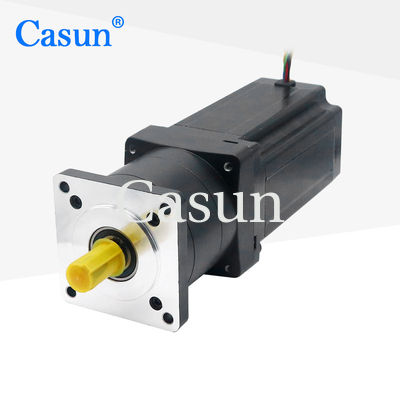

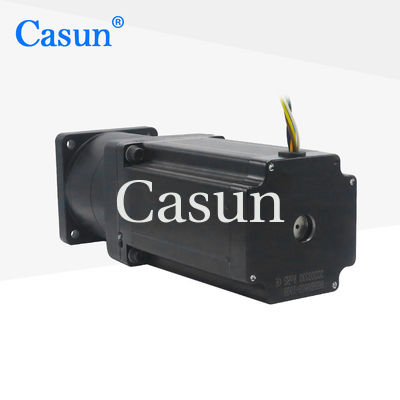

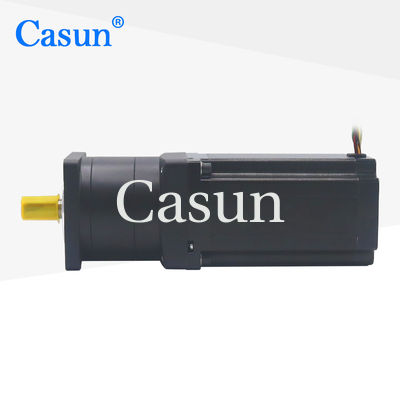

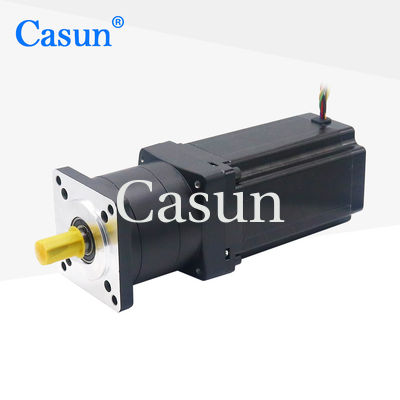

149 мм Nema 34 Степной мотор с большим соотношением уменьшения 10 1 Планетарная коробка передач

149 мм Nema 34 Степной мотор с большим соотношением уменьшения 10 1 Планетарная коробка передач

Наименование марки:	Casun
Номер модели:	86SHD8503-10GH
МОК:	1pc
Цена:	$68.15-$71.15
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

Зацепленный Stepper мотор

Напряжение:

DC 5.04V

Вес:

50,0 кг

Угол шага (градусы):

1.8 градусов

Соотношение:

10.562:1

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Нема 34 с шаговым двигателем

Large Reduction Geared Stepper Motor

Характер продукции

Двигатели с редукторами могут обеспечивать более сложный контроль движения, например, точную регулировку скорости и положения.

Сочетая высокую точность шаговых двигателей и функцию увеличения крутящего момента редукторов, он обеспечивает более высокую производительность и гибкость.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Дилеров ищут!
Мы предлагаем индивидуальные услуги и принимаем контрактное производство

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	86 мм
Количество фаз	Фаза 2
Номинальный ток	2.8Ампер
Поддерживающий момент	10.6 Н.м.
Сопротивление	1.68омм
Индуктивность	180,8 мГц.
Инерция ротора	3600 г-см2
Масса двигателя	50,0 кг
Соотношение уменьшения скорости передач	10.562:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т.д.

Опции:
Кодер, тормоз, коробка передач, вал

149 мм Nema 34 Степной мотор с большим соотношением уменьшения 10 1 Планетарная коробка передач 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
