1.2 Степень NEMA 17 Шаговый двигатель 3 Фаза 1.2A с CE RoHS ISO

1.2 Степень NEMA 17 Шаговый двигатель 3 Фаза 1.2A с CE RoHS ISO

Наименование марки:	Casun
Номер модели:	42SHF3202-22L1
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1.2°

Удержание крутящего момента:

360mN.m

Текущий:

1.2А

Длина двигателя:

40 мм

Вал:

Круглая длина вала 22mm

Фаза:

Три

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

1.2 степень NEMA 17 шаговый двигатель

1.2А NEMA 17 Шаговый двигатель

Характер продукции

1.2 Степень NEMA 17 Шаговый двигатель 3 Фаза 1.2A С CE RoHS ISO

Широко используется в промышленных приложениях, требующих точности, стабильности и быстрого движения.

Ключевые особенности

Высокий крутящий момент и высокая точность
Идеально подходит для высокотехнологичной промышленности и оборудования электронной промышленности
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предоставить лучшее решение
У нас есть опыт в области решений для трансмиссии.
Установлен в Китае в течение 12 лет и обслуживает более 800 клиентов

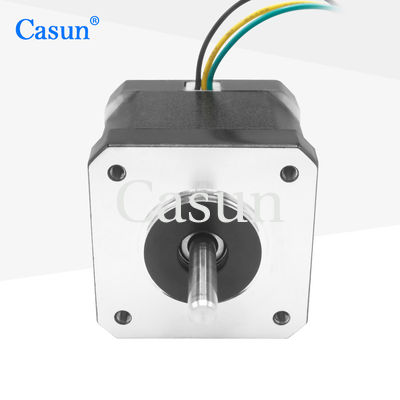

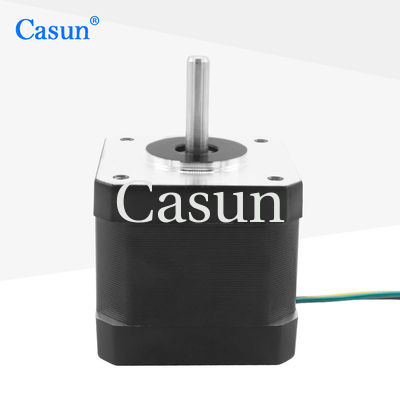

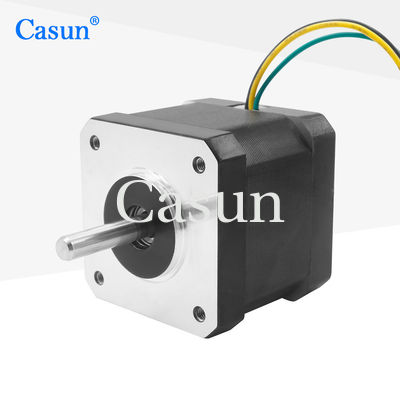

Внешний вид

Размеры

Спецификации двигателя

Угол шага 1.2°

Размер кадра 42 мм

Количество фаз Фаза 2

Номинальный ток 1.2 А

Поддерживающий момент 360 мН.м.

Сопротивление 90,0 ом

Индуктивность 100,3 мГ

Инерция ротора 57 г/см2

Масса двигателя 0.24 кг

Количество лидов 3

Соединение Биполярный

Спецификации эксплуатации

Угол шага 10,8°

Максимальная температура Максимально 80°C

Температура окружающей среды -20°C до 50°C

Температура хранения -20°C до 100°C

Диапазон влажности 85% или менее, неконденсирующие

Изоляция из магнитных проводов Класс B 130 градусов C

Сопротивление изоляции 100 М Ом при 500 ВДК

Диэлектрическая прочность 500 VDC в течение 1 мин.

Кривые крутящего момента

Данные и графики кривой крутящего момента доступны по запросу.

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.
