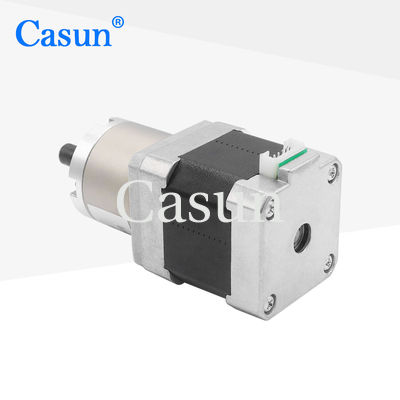

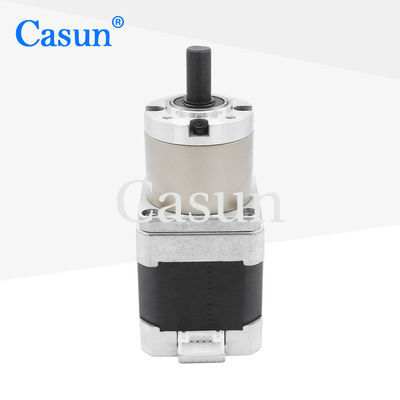

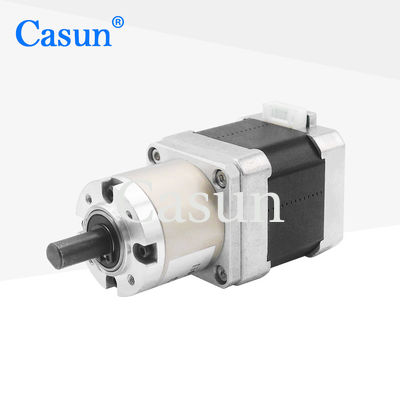

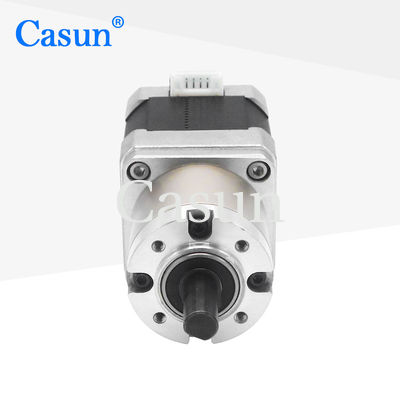

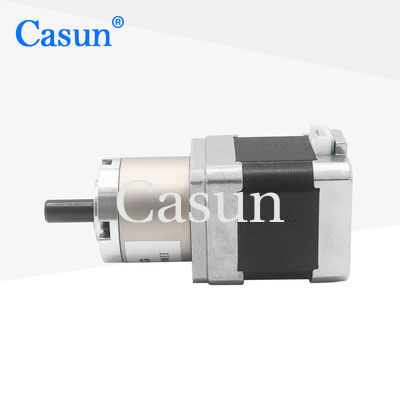

NEMA 17 424248 мм коробка передач шаговой двигатель 1.5A Коэффициент передач 1:19.2

NEMA 17 424248 мм коробка передач шаговой двигатель 1.5A Коэффициент передач 1:19.2

Наименование марки:	Casun
Номер модели:	42SHD0404-19G
МОК:	1 PC
Цена:	$16.49-$24.14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Выходной крутящий момент:

3.2n.m

Длина:

48 мм

Номинальный ток:

1.5А

Номинальное напряжение:

12 В

Коэффициент уменьшения шестерни:

1:19.2

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Степной двигатель коробки передач NEMA 17

Степной двигатель 12 В NEMA 17

1.5A NEMA 17 Степной двигатель коробки передач

Характер продукции

42-миллиметровый шаговый мотор с замедлением часто используется в различных промышленных областях, таких как автоматическое оборудование, системы точной позиционирования, электронное оборудование и т.д.

Конструкция коробки передач может улучшить долговечность и надежность двигателя и продлить его срок службы.

Особенности:

Биполярные или однополярные версии доступны
Мы предлагаем настраиваемые услуги и тепло приветствуем контрактное производство
У нас есть опыт в области решений для трансмиссии.
Профессиональный специалист по решениям для трансмиссии
Дилеров активно ищут

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.5 А
Внешний крутящий момент (ref)	4.1N.m (при 10 оборотах в минуту)
Сопротивление	1.65 мм
Индуктивность	20,8 мГ
Инерция ротора	38 г/см2
Масса двигателя	00,85 кг
Соотношение уменьшения скорости передач	1:19.2
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т.д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 17 42*42*48 мм коробка передач шаговой двигатель 1.5A Коэффициент передач 1:19.2 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
