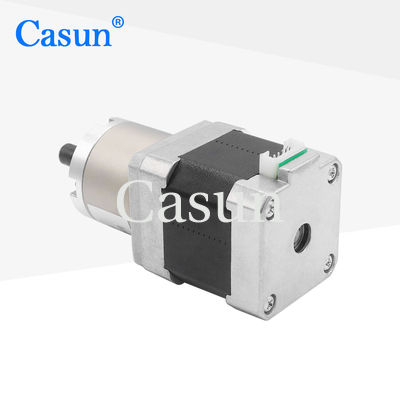

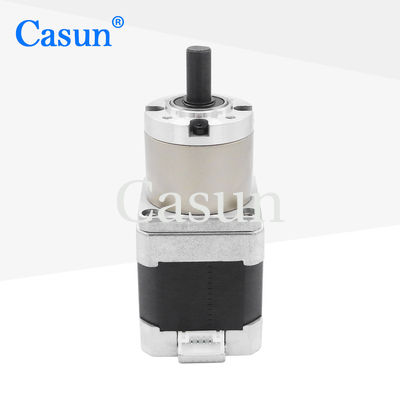

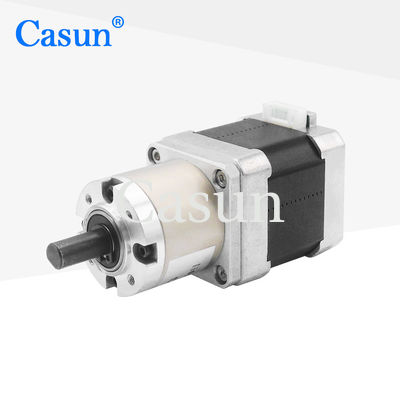

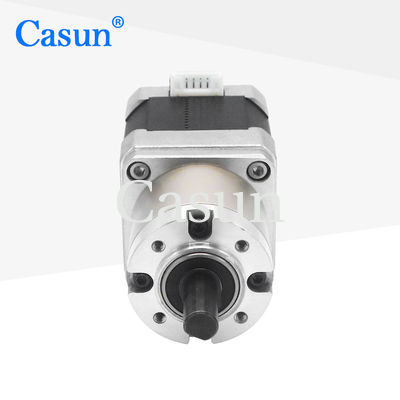

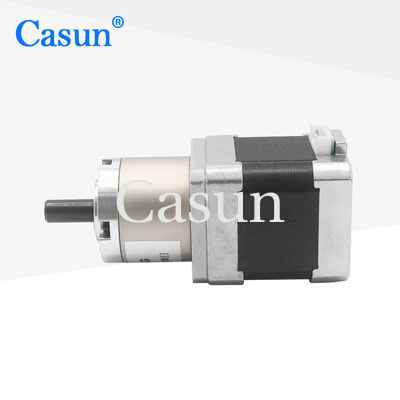

Высокий крутящий момент NEMA 17 Economy Planetary 424248mm Stepper Motor Gear соотношение 1:13

Высокий крутящий момент NEMA 17 Economy Planetary 424248mm Stepper Motor Gear соотношение 1:13

Наименование марки:	Casun
Номер модели:	42SHD0404-13G
МОК:	1 шт.
Цена:	$16.49-$24.14
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Выходной крутящий момент:

3.2n.m

Длина:

48 мм

Номинальный ток:

1,5а

Номинальное напряжение:

12 В

Коэффициент уменьшения шестерни:

1:13

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Планетарный шаговый двигатель

424248 мм планетарный шаговый двигатель

Планетарный шаговый двигатель высокого крутящего момента

Характер продукции

Высокомоментный планетарный шаговый двигатель NEMA 17 Эконом класса 42×42×48 мм, передаточное число 1:13

Редуктор может уменьшить количество шагов двигателя, тем самым уменьшая угловое смещение каждого шага и повышая точность позиционирования. Применение в медицинском оборудовании включает позиционирование прецизионных хирургических инструментов и регулировку платформ поддержки пациентов.

Ключевые особенности

Доступны биполярные или униполярные версии
Услуги по индивидуальному заказу и контрактное производство
12 лет работы в Китае с обслуживанием более 800 клиентов
Специалист по профессиональным решениям в области привода
Индивидуальные настройки по запросу

Размеры

Характеристики двигателя

Угол шага	1.8°
Размер рамы	42 мм
Количество фаз	2 фазы
Номинальный ток	1.5 А
Выходной крутящий момент (справочно)	3.2 Н.м (при 10 об/мин)
Сопротивление	1.65 Ом
Индуктивность	2.8 мГн
Инерция ротора	38 г·см²
Вес двигателя	0.56 кг
Передаточное число редуктора	1:13
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный зазор вала (близко к фланцу)	≤0.06мм
Осевой зазор вала	≤0.3мм
Люфт при отсутствии нагрузки	1.5°

Подмодели

Длина двигателя	Длина редуктора	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	35 мм
48 мм		13.76
60 мм		19.2
	26.8	42.7 мм	51
			71
			99.5
			139

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим требованиям, мы можем изготовить двигатель по индивидуальному заказу. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам о ваших требованиях.
