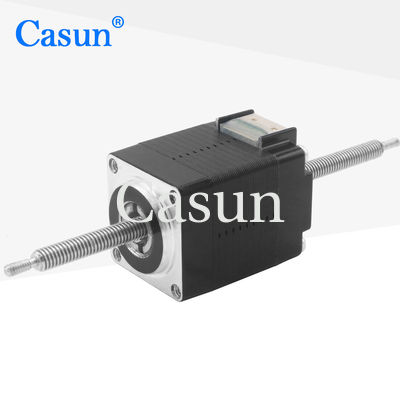

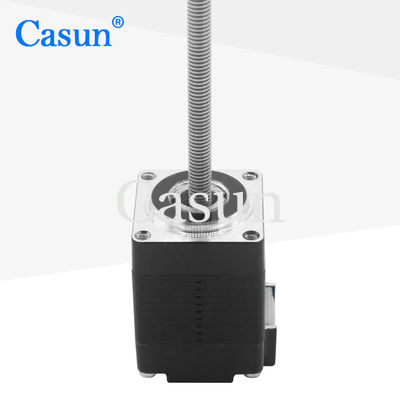

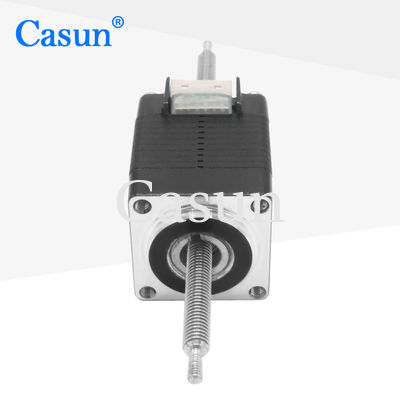

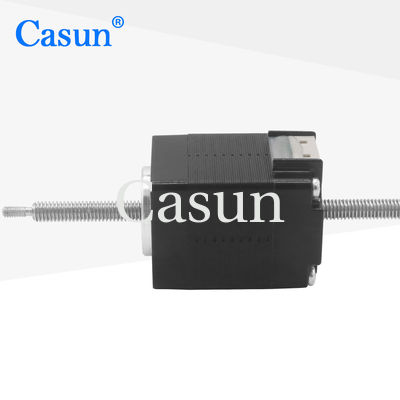

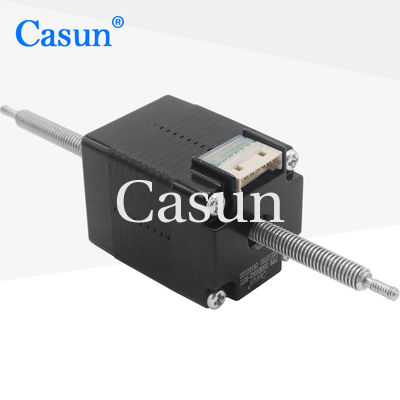

Нема 8 1,8 градусов Не-запряженный постоянный шаговый двигатель 27 мм корпус 0,5A для косметического оборудования

Нема 8 1,8 градусов Не-запряженный постоянный шаговый двигатель 27 мм корпус 0,5A для косметического оборудования

Наименование марки:	Casun
Номер модели:	20SHD0302-83T1
МОК:	1 шт.
Цена:	$13-$13.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.5Amp

Удержание крутящего момента:

15mN.m

Вращающий момент защелки:

2mN.m

винт руководства:

Три с половиной на три.61

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Оборудование для красоты

0.5А Некаптивный шаговый двигатель

Степной двигатель 27 мм

Характер продукции

Нема 8 1,8 градусов Не-запряженный постоянный шаговый двигатель 27 мм корпус 0,5A Для косметического оборудования

Обзор продукции

Идеально подходит для настольных 3D-принтеров, небольших механических устройств и приложений точного позиционирования.

Ключевые особенности

Доступные услуги по контракту
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Приспособлен к различным приложениям

Размеры

Спецификации двигателя

Спецификация	Стоимость
Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.5А
Поддерживающий момент	15mN.m
Сопротивление	5.1Ω
Индуктивность	1.5 мГ
Инерция ротора	2g-см2
Масса двигателя	00,08 кг
Свинцовый винт	Тр3.35х0.6096
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C

Температура окружающей среды: от -20 до 50 °C

Температура хранения: -20°C до 100°C

Диапазон влажности воздуха: 85% или менее, неконденсирующий

Изоляция из магнитных проводов: класс B 130°C

Изоляционное сопротивление: 100MΩ при 500 VDC

Диэлектрическая прочность: 500 ВДЦ в течение 1 мин.

Радиальная игра вала: 0,02 Макс. (450 г-груз)

Аксиальная игра вала: 0,08 Макс. (450 г-груз)

Максимальная радиальная сила: 28N (20 мм от фланца)

Максимальная осевая сила: 10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Услуги по настройке

Если наши стандартные двигатели не могут соответствовать вашим требованиям, мы можем настроить двигатели в соответствии с вашими конкретными потребностями.

Специальные валы
Параметры обмотки по заказу
Измененные размеры установки
Специальные требования к свинцовому проводу
Коннекторы на заказ

Доступные возможности
