868698 мм НЕМА 34 Гибридный шаговой двигатель с тормозом для промышленных применений

868698 мм НЕМА 34 Гибридный шаговой двигатель с тормозом для промышленных применений

Наименование марки:	Casun
Номер модели:	86SHD4201-37BSH-HP86
МОК:	1 шт.
Цена:	$9.49-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол шага:

1,8°

Номер участка:

Номинальный ток:

3.0A

Тело:

98 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Гибридный шаговой двигатель NEMA 34

Гибридный шаговый двигатель 868698 мм

Промышленный гибридный шаговый двигатель

Характер продукции

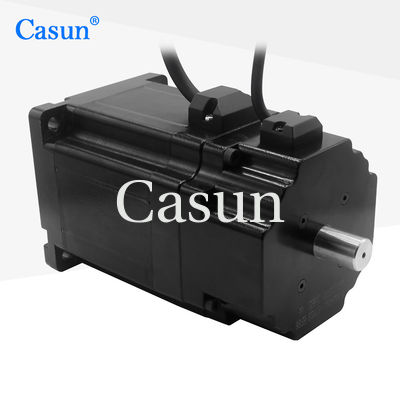

86×86×98 мм NEMA 34 Гибридный шаговый двигатель с тормозом для промышленных применений

Тормозная система может поддерживать положение двигателя без внешнего питания. Движение достигается с помощью точного контроля угла, и каждый шаг движения точно определен.

Ключевые особенности

Биполярные или однополярные версии доступны
Наша инженерная команда свяжется с вами в течение 48 часов, чтобы предоставить оптимальное решение.
Каждая модель шагового двигателя подходит для различных сценариев
Предложение индивидуальных услуг
Специализируется на НИОКР и производстве

Размеры

Спецификации двигателя

Параметр	Стоимость
Угол шага	10,8°
Размер кадра	86 мм
Количество фаз	Фаза 2
Номинальный ток	3.0A
Поддерживающий момент	5.6 Н.м.
Сопротивление	1.5Ω
Индуктивность	15 мГч
Инерция ротора	1700 г/см2
Масса двигателя	20,9 кг
Количество лидов	4
Соединение	Биполярный

Спецификации эксплуатации

Параметр	Стоимость
Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 МΩ при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
86SHD4003-32	4.0N.m	10,8°	69 мм	Ключевой вал 32 мм	4.0A
86SHD4101-32	4.5 Н.м.	10,8°	76 мм	Ключевой вал 32 мм	4.0A
86SHD4201-37	5.6 Н.м.	10,8°	98 мм	Ключевой вал 37 мм	4.0A
86SHD4314-37	60,8 Н.м.	10,8°	112 мм	Ключевой вал 37 мм	5.0A
86SHD4404-37	8.0N.m	10,8°	127 мм	Ключевой вал 37 мм	5.0A
86SHD4505-37	12.0N.m	10,8°	150 мм	Ключевой вал 37 мм	5.5А

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.
