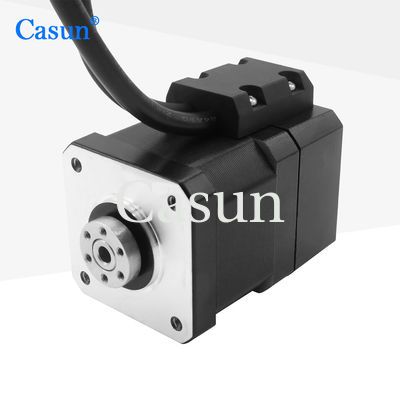

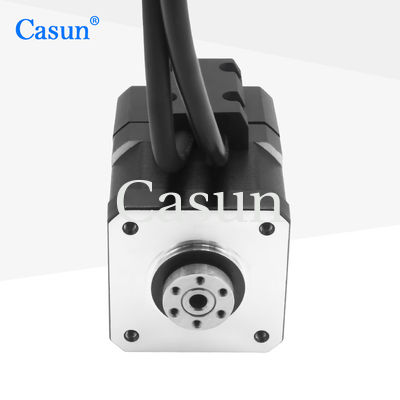

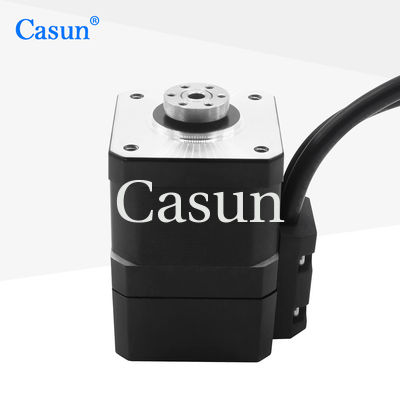

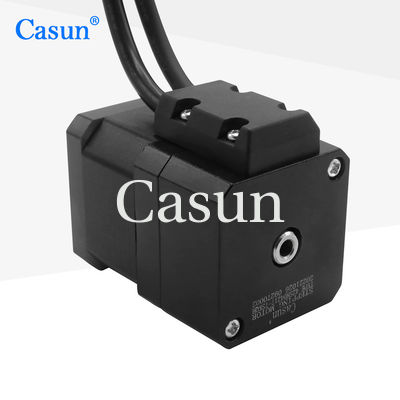

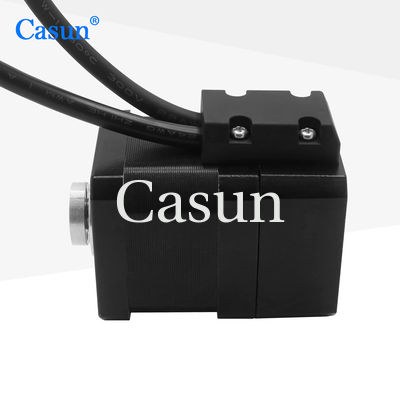

NEMA 17 Коробка передач 5:1 Шаговый двигатель с кодером 2.0A для оборудования автоматизации

NEMA 17 Коробка передач 5:1 Шаговый двигатель с кодером 2.0A для оборудования автоматизации

Наименование марки:	Casun
Номер модели:	42SHD4217-7SKQH
МОК:	1 шт.
Цена:	$23.3-$26.3
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Тело:

40 мм

Угол шага (градусы):

1,8 градусов

Отсчет ИМПа ульс:

1000

Текущий:

1,5а

Масса:

0,4 кг

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Шаговый двигатель с коробкой передач

2.0А Шаговый двигатель

Степной двигатель кодировщика

Характер продукции

NEMA 17 Коробка передач 5:1 Шаговый двигатель с кодером 2.0A для оборудования автоматизации

Двигатели с кодерами могут достигать более сложного управления движением, такого как точная регулировка скорости и положения.

Ключевые особенности

Биполярные или однополярные версии доступны
Мы предлагаем индивидуальные услуги и приглашаем контрактное производство
Десятилетняя гарантия на гарантированную покупку
Наша инженерная команда свяжется с вами в течение 48 часов, чтобы предоставить оптимальное решение.
Специализируется на НИОКР и производстве

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.5 А
Поддерживающий момент	450 мН.м.
Сопротивление	2.2 Ом
Индуктивность	50,0 мГ
Инерция ротора	57 г/см2
Масса двигателя	00,4 кг
Количество пульсов	1000
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Кривые крутящего момента

Данные по кривой крутящего момента доступны по запросу.

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		13.76	80%
60 мм		19.2	80%
35 мм	42.7 мм	51	70%
		71	70%
		99.5	70%
		139	70%

Скачать

Техническая документация и спецификации доступны для скачивания.

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик Encoder option for NEMA 17 stepper motor

Тормоз

Коробка передач Gearbox option for NEMA 17 stepper motor

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.

Получить цитату
