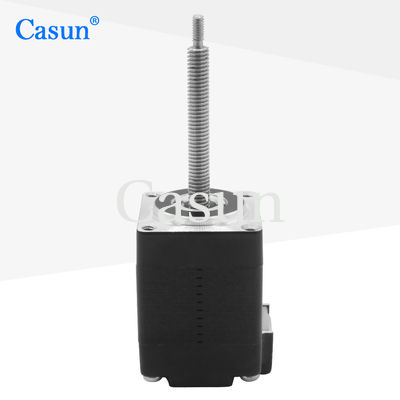

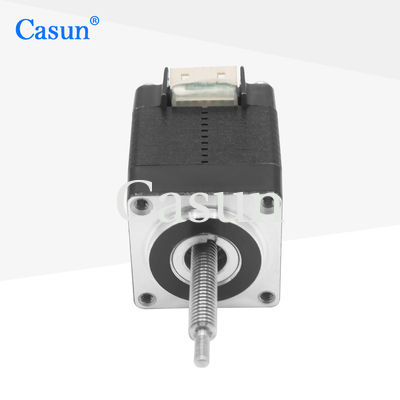

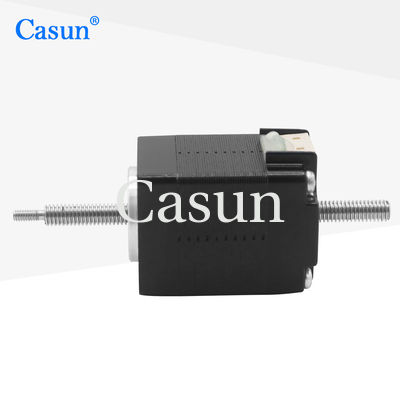

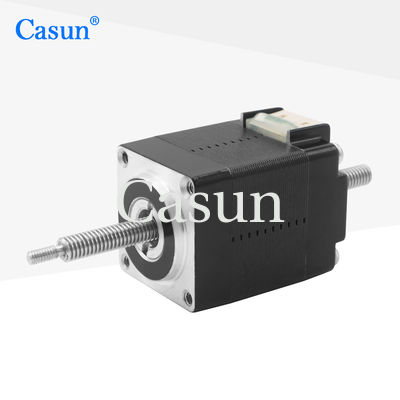

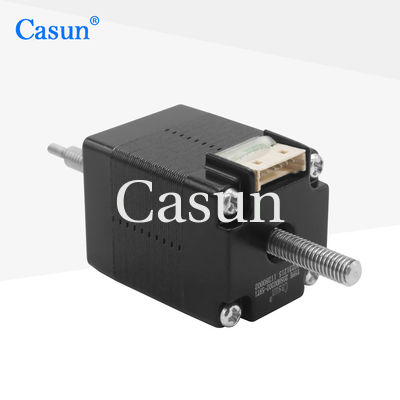

NEMA 8 Неволонтерный шаговый двигатель для образовательных роботов 15mN.m

NEMA 8 Неволонтерный шаговый двигатель для образовательных роботов 15mN.m

Наименование марки:	Casun
Номер модели:	20SHD0302-59T1
МОК:	1 шт.
Цена:	$13-$13.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий:

0.5Amp

Удержание крутящего момента:

15mN.m

Угол Steper:

1.8degree

Фаза:

Вращающий момент защелки:

2mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Образовательные роботы

двигатель 15 мН.м.

Характер продукции

NEMA 8 Неволонтерный шаговой двигатель для образовательных роботов 15mN.m

С помощью управления импульсным сигналом легко достичь сложных траекторий движения.что делает их подходящими для ситуаций с высокими требованиями к мощности и точности.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
12 лет работает в Китае, обслуживает более 800 клиентов
Поставка многочисленных международных сертификаций для передовых технологий и оборудования для электроники
Настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Стоимость
Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.5 ампер
Поддерживающий момент	15 мН.м.
Сопротивление	5.1 Ом
Индуктивность	1.5 мГ
Инерция ротора	2 г-см2
Масса двигателя	00,08 кг
Свинцовый винт	Тр3.35х0.6096
Соединение	Биполярный

Спецификации эксплуатации

Параметр	Спецификация
Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130 градусов C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Макс. (450 г нагрузки)
Аксиальная игра вала	0.08 Макс. (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0 А
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4 А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68 А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0 А
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1 А

Моторные решения на заказ

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров
