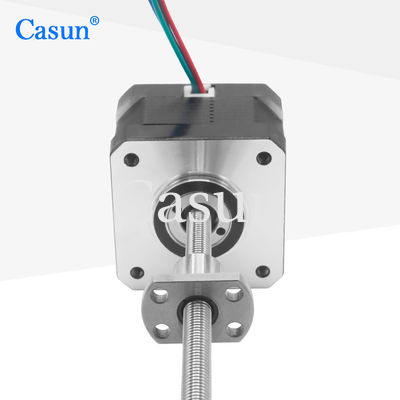

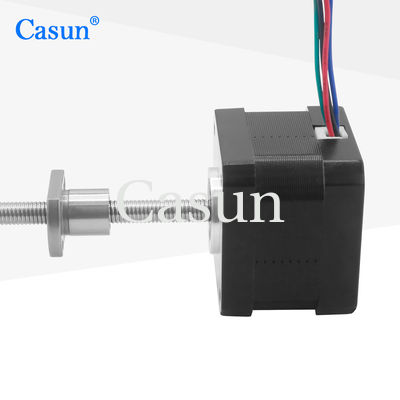

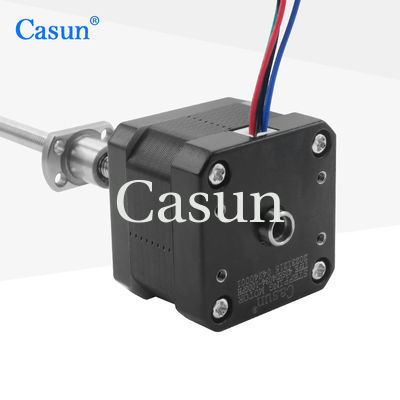

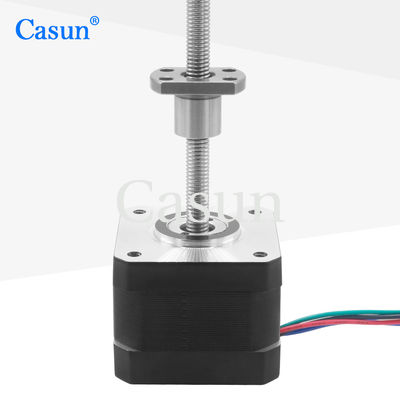

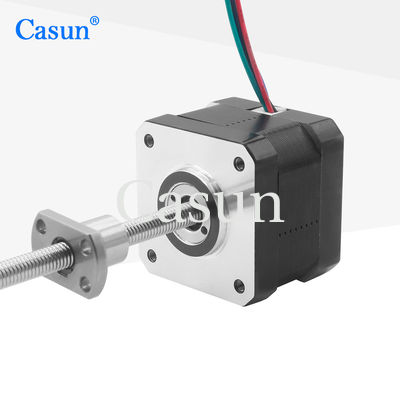

Шаровой винтовой шаговый двигатель NEMA 17 1.28A для автоматизированных сборочных линий

Шаровой винтовой шаговый двигатель NEMA 17 1.28A для автоматизированных сборочных линий

Наименование марки:	Casun
Номер модели:	42SHD4034-100GPH
МОК:	1pc
Цена:	$9.68-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Длина винта:

100 мм

Тело:

34 мм

Номинальный ток:

1.28A

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

NEMA 17 шаровой винтовой шаговый двигатель

1.28А шаровой винтовой шаговой двигатель

Характер продукции

Шаровой винт может выдерживать большие нагрузки, сохраняя при этом хорошую плавность и точность движения, что делает его подходящим для тяжелых применений.

Точная обработка, автоматизированные сборочные линии, лабораторное оборудование, медицинское оборудование, 3D-принтеры и станки с ЧПУ и т.д.

Особенности:

Биполярные или однополярные версии доступны
Диллеров ищут!
Наша инженерная команда свяжется с вами в течение 48 часов, чтобы предоставить оптимальное решение.
Высокая точность, высокая эффективность, хорошая торсионная стойкость и простая установка
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.28А
Поддерживающий момент	300 мН.м
Сопротивление	50,0 ом
Индуктивность	6.2 мГ
Инерция ротора	38 г/см2
Масса двигателя	0.2 кг
Свинцовый винт	Шаровой винт SFK0601
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал
