Место происхождения | КНР |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | P35SHD4127-19GQ |

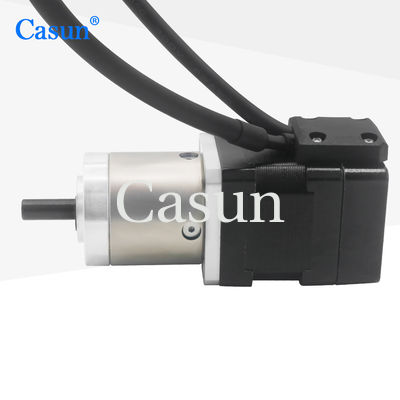

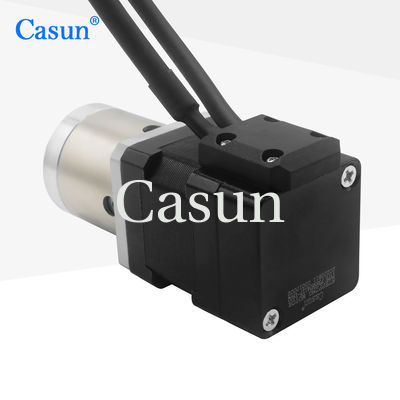

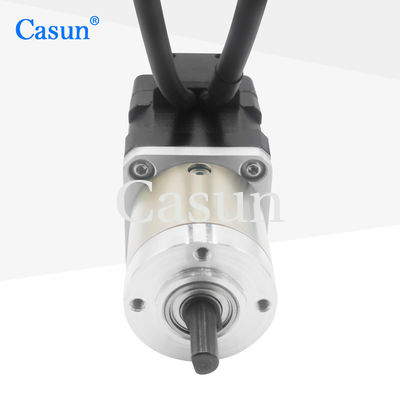

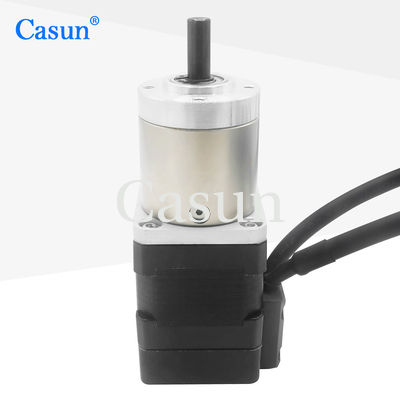

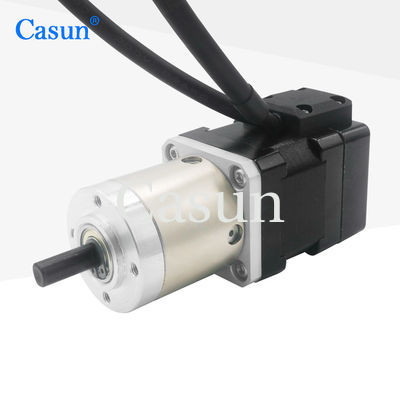

НЕМА 14 Переключатель с кодировкой 0.18N.M 1.0A для ПЛК
Совместима с существующими системами управления, такими как ПЛК, контроллеры движения и т. д., что делает интеграцию относительно простой.
Небольшие автоматические системы, водяные насосы, электрические замки, сканеры изображений и инструменты точного позиционирования.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
35 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
1.0 А |
Поддерживающий момент
|
180 мН.м. |
Сопротивление
|
3.2 Ом |
Индуктивность
|
4.5 мГ |
Инерция ротора
|
18 г/см2 |
Масса двигателя
|
0.36 кг |
Соотношение уменьшения скорости передач
|
19.2:1 |
Соединение
|
Биполярный |
Двигатель
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Коробка передач
Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная пробежка вала (вблизи фланца): ≤ 0,06 м
Осевое разложение вала: ≤ 0,3 мм
Отторжение при отсутствии нагрузки: ≤1,5°
Длина двигателя | Длина коробки передач | Райо | Эффективность | ||
26 мм 34 мм 40 мм |
29.1 мм | 3.71 | 90% | ||
5.18 | |||||
36.8 мм | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
44.6 мм | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
