Место происхождения | КНР |
Фирменное наименование | Casun |
Сертификация | CE,ROSH,ISO |
Номер модели | 39SHY4001-30 |

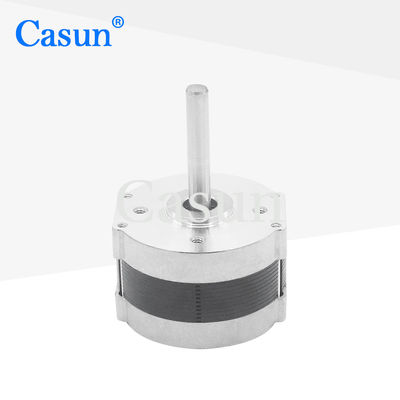

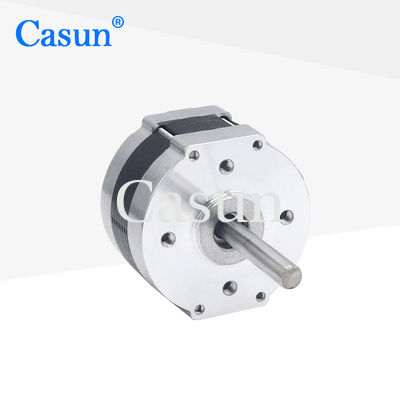

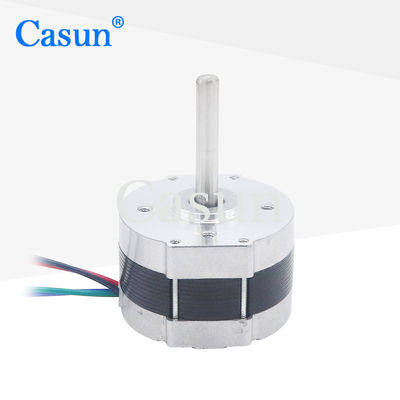

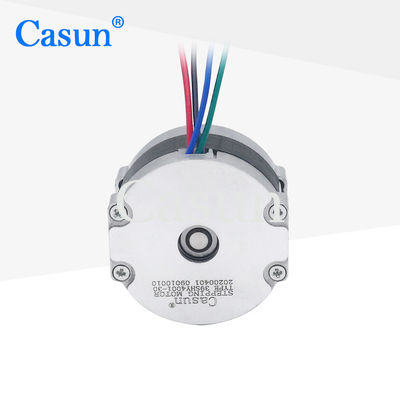

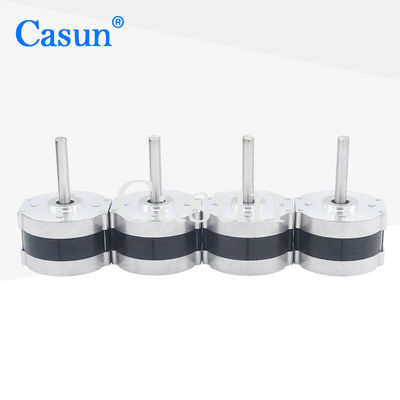

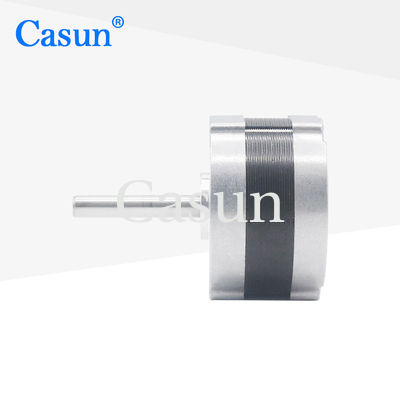

39 мм Цикл 120mN.M Четырехпроводной шаговой двигатель 2 фазы NEMA 16 CE RoHS DC двигатели
39 мм шаговый мотор является меньшим типом шагового двигателя, который имеет некоторые уникальные преимущества по сравнению с другими большими шаговыми двигателями
Работая с низким энергопотреблением, он более энергоэффективен и энергоэффективен.
Особенности:
Степь Ангел |
1.8 ° |
Размер рамы |
39 мм |
Количество фаз |
Фаза 2 |
Номинальный ток |
0.4 А |
Поддерживающий момент |
120 мН.м |
Сопротивление |
230,3 ом |
Индуктивность |
190,8 мГ |
Инерция ротора |
20 г-см2 |
Масса двигателя |
0.17 кг |
Количество потенциальных клиентов |
4 |
Соединение |
Биполярный |
Внешний вид
Спецификации эксплуатации
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Модель | Поддерживающий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
39SHD0001-20 | 100 мН.м | 10,8° | 20 мм | Круглый вал 20 мм |
0.48А |
39SHD0504-20 | 100 мН.м | 10,8° | 22 мм | Круглый вал 20 мм |
0.4А |
39SHD0611-20 | 200 мН.м | 10,8° | 25 мм | Круглый вал 20 мм |
0.4А |
39SHD0302-20 | 220mN.m | 10,8° | 34 мм | Круглый вал 20 мм |
0.4А |
39SHD0401-24 | 220mN.m | 10,8° | 38 мм | Круглый вал 24 мм |
0.4А |
39SHD0801-24B | 220mN.m | 10,8° | 48 мм | D вал 24 мм |
0.4А |
