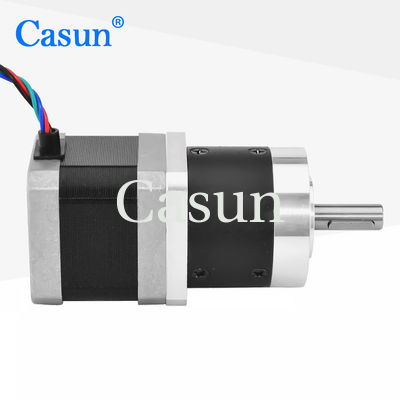

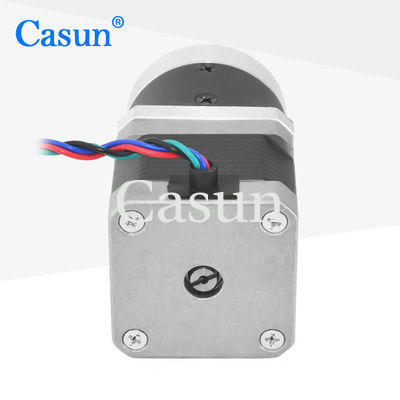

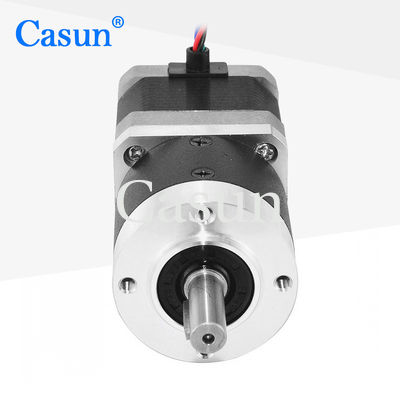

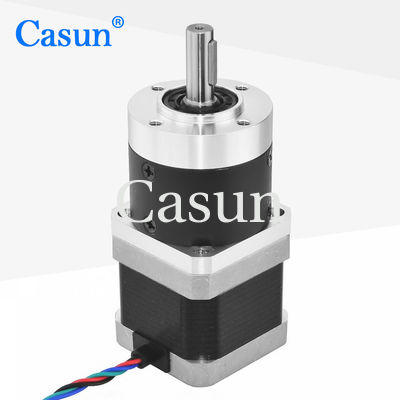

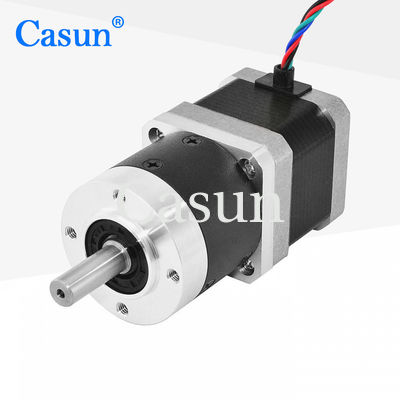

1.68A NEMA 17 Планетарный коробка передач шаговой двигатель 10:1 17HS15-1684S-HG10

1.68A NEMA 17 Планетарный коробка передач шаговой двигатель 10:1 17HS15-1684S-HG10

Наименование марки:	Casun
Номер модели:	42SHD4229-10PLH
МОК:	1 шт.
Цена:	$23.3-$26.3
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Тело:

48 мм

Угол шага (градусы):

1,8 градусов

Коэффициент сокращения:

10:1

Текущий:

1.68А

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Планетарный шаговый мотор

Степной двигатель коробки передач NEMA 17

Характер продукции

1.68A NEMA 17 Планетарный коробка передач шаговой двигатель 10:1 17HS15-1684S-HG10

Степной двигатель с планетарным сокращением NEMA 17 имеет более плавные характеристики работы, уменьшает шум и вибрации.

Ключевые особенности

Биполярные или однополярные версии доступны
Специализированные услуги и контрактное производство
Широкий спектр международных сертификаций для высокотехнологичного и электронного оборудования промышленности
Профессиональный специалист по решениям для трансмиссии
Каждая модель шагового двигателя подходит для различных сценариев

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 А
Поддерживающий момент	390 мН.м
Сопротивление	1.65 ом
Индуктивность	3.2 мГ
Инерция ротора	57 г/см2
Масса двигателя	00,9 кг
Соотношение уменьшения скорости передач	10:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		13.76	80%
60 мм		19.2	80%
35 мм	42.7 мм	51	70%
		71	70%
		99.5	70%
		139	70%

Услуги по настройке

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.
