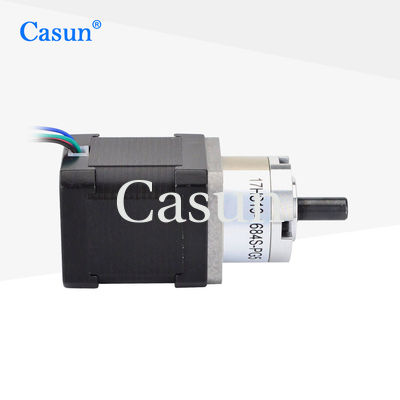

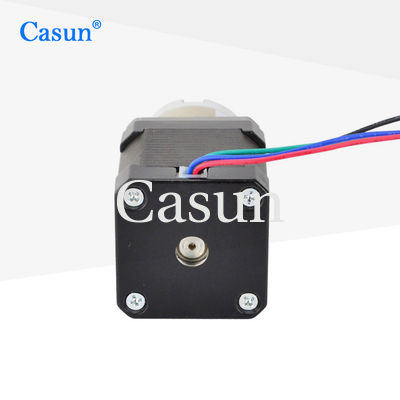

Редуктор передач 1,5 А Nema 17 шаговый двигатель 1,8 градуса 500 мН.М
Нема 17 редуктор передач шаговой двигатель, 42x42x40 мм, 1,8 степени 2 фазы, 500mN.m.
42-миллиметровый шаговой двигатель с замедлением сочетает в себе характеристики шаговых двигателей и редукторов,позволяет осуществлять точный контроль позиционирования и подходит для применений, требующих высокоточного позиционирования.
Управление открытым контуром исключает необходимость обратной связи с положением, тем самым снижая расход энергии.
Особенности:
-
Биполярные или однополярные версии доступны
-
Мы предлагаем услуги по заказу и принимаем контрактное производство. !
-
Доступно в одно- или двуствольной версии
-
Профессиональный специалист по решениям для трансмиссии
-
Настройки по запросу
Спецификации двигателя
|
Степь Ангел
|
1.8 °
|
|
Размер рамы
|
42 мм
|
|
Количество фаз
|
Фаза 2
|
|
Номинальный ток
|
1.5 А
|
|
Поддерживающий момент
|
500 мН.м
|
|
Сопротивление
|
2.5 ом
|
|
Индуктивность
|
5 мГ
|
|
Инерция ротора
|
57 г/см2
|
|
Масса двигателя
|
0.65 кг
|
|
Соотношение уменьшения скорости передач
|
19:1
|
|
Соединение
|
Биполярный
|
Спецификации эксплуатации
Двигатель
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Коробка передач
Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°
Кривые крутящего момента
Подмодели
| Длина двигателя |
Длина коробки передач |
Райо |
Эффективность |
34 мм
40 мм
48 мм
60 мм |
27.2 мм |
3.71 |
90% |
| 5.18 |
| 35 мм |
13.76 |
80% |
| 19.2 |
| 26.8 |
| 42.7 мм |
51 |
70% |
| 71 |
| 99.5 |
| 139 |
Скачать
Если наш стандартный мотор не может удовлетворить ваши потребности,
мы можем настроить двигатель в соответствии с вашими потребностями
Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.
Опции:
Кодер, тормоз, коробка передач, вал
Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
