Место происхождения | КНР |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | 42SHD0001-5G |

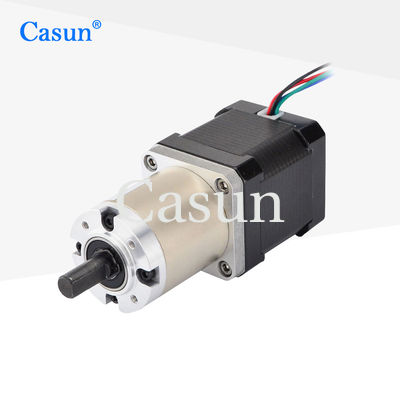

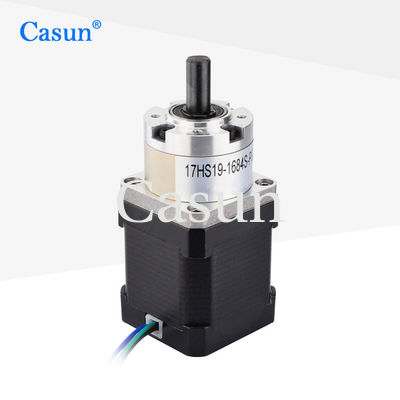

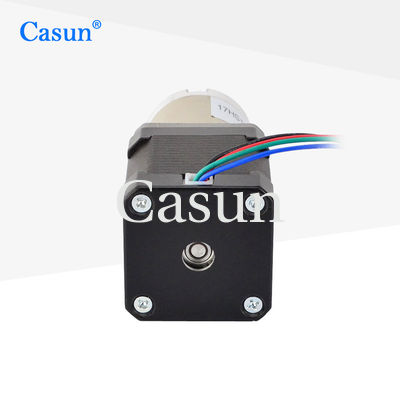

Горячая продажа NEMA 17 Стремительный двигатель 2-фазный Стремительный двигатель, одобренный RoHS
NEMA 17 Стремительный мотор 42x42x34 мм соотношение 5.181 шаговый двигатель 2 фазы 12В
42х42х34мм 1,8 степени 2 фазы 5.18: 1 Nema 17 Редуктор передач шаговый двигатель 0,4A
42-миллиметровый гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.
Использование с микростеппинг-дирижером для уменьшения вибрации и достижения более высокого разрешения шага.
Выберите базовую версию или запросите свою собственную настраиваемую конфигурацию.
Особенности:
Степь Ангел
|
1.8 ° |
Размер рамы
|
42 мм |
Количество фаз
|
Фаза 2 |
Номинальный ток
|
0.4 А |
Поддерживающий момент
|
260 мН.м. |
Сопротивление
|
30 ом |
Индуктивность
|
37 мГ |
Инерция ротора
|
38 г/см2 |
Масса двигателя
|
0.2 кг |
Соотношение уменьшения скорости передач
|
5.18:1 |
Соединение
|
Биполярный |
Двигатель
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Коробка передач
Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°
Длина двигателя | Длина коробки передач | Райо | Эффективность | ||
34 мм 40 мм 48 мм 60 мм |
27.2 мм | 3.71 | 90% | ||
5.18 | |||||
35 мм | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 мм | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
