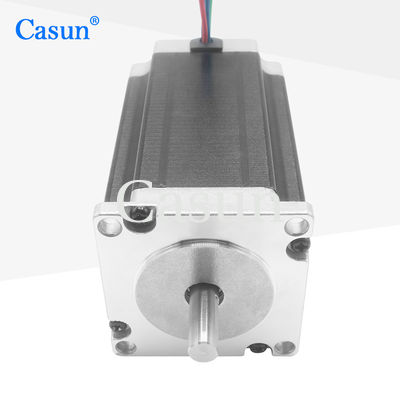

57x57x100мм NEMA 23 шаговый двигатель двойной вал 4.2A для автоматических систем

57x57x100мм NEMA 23 шаговый двигатель двойной вал 4.2A для автоматических систем

Наименование марки:	Casun
Номер модели:	57SHD4936-21BS
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

CE,ROHS,ISO

Степ ангел:

10,8°

Сдерживающий момент:

2.6 Н.м.

Текущий:

4.2А

Длина двигателя:

100 мм

Остров:

Двойной вал 21 мм и 15 мм длина

Диаметр вала:

8 мм

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Двойной вал NEMA 23 шаговый двигатель

4.2A NEMA 23 Шаговый двигатель

Характер продукции

57x57x100мм NEMA 23 шаговый двигатель двойной вал 4.2A как системы автоматизации

Структура относительно проста, без уязвимых компонентов, таких как кисти и кольца коллектора, что приводит к более длительному сроку службы.

Очень подходит для областей, требующих диверсифицированного управления движением, таких как системы автоматизации и управление роботом.

Особенности:

Высокий крутящий момент и высокая точность
Специализированные варианты услуг
У нас есть опыт в области решений для трансмиссии
Работая в Китае уже 12 лет, мы обслуживаем более 800 клиентов.
Ваша покупка включает в себя десятилетнюю гарантию, гарантирующую уверенность

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	4.2 А
Поддерживающий момент	20,6 Н.м.
Сопротивление	0.64 ом
Индуктивность	2.25 мГ
Инерция ротора	650 г/см2
Масса двигателя1	10,3 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Внешний вид

57x57x100мм NEMA 23 шаговый двигатель двойной вал 4.2A для автоматических систем 0

Размеры

57x57x100мм NEMA 23 шаговый двигатель двойной вал 4.2A для автоматических систем 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	TТип вала	Номинальный ток
57SHD4013-21B	0.6 Н.м.	10,8°	41 мм	D вал 21 мм	1.0A
57SHD4415-21B	1.1 Н.м.	10,8°	54 мм	D вал 21 мм	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 мм	D вал 21 мм	3.0A
57SHD4913-21B	2.5 Н.м.	10,8°	83 мм	D вал 21 мм	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 мм	D вал 20 мм	3.0A

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
