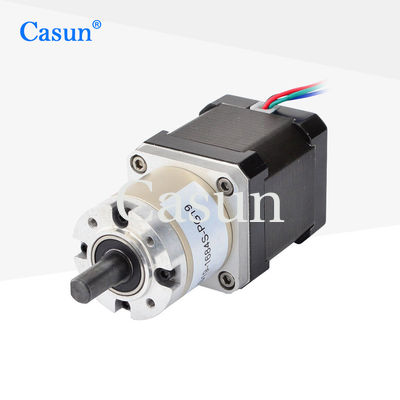

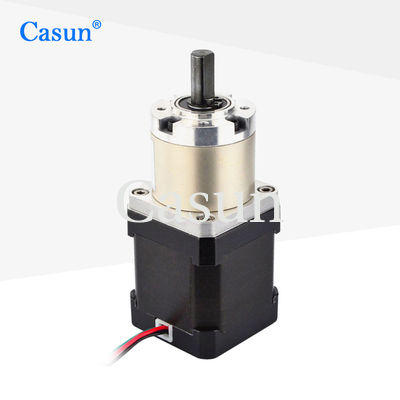

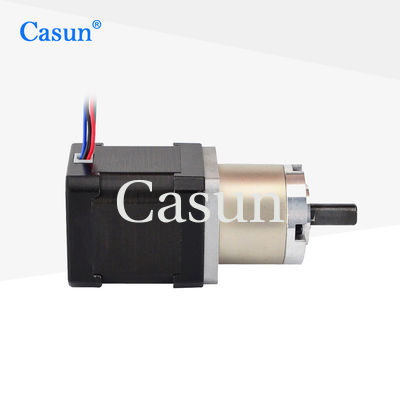

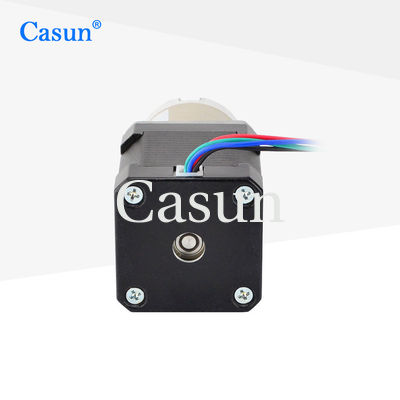

Точный NEMA 17 шаговой двигатель для робота 17HS15-1684S-PG27

Точный NEMA 17 шаговой двигатель для робота 17HS15-1684S-PG27

Наименование марки:	Casun
Номер модели:	42SHD4229-27G
МОК:	1 шт.
Цена:	$23.3-$26.3
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Тело:

48 мм

Угол шага (градусы):

1,8 градусов

Коэффициент сокращения:

26.8:1

Текущий:

1.68А

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Точный двигатель NEMA 17

Коробка передач шаговой мотор для робота

Характер продукции

Точный шаговый двигатель с редуктором NEMA 17 для робота 17HS15-1684S-PG27

Обзор продукта

Шаговый двигатель NEMA 17 с редуктором и передаточным числом 27:1, разработанный для роботизированных применений. Этот двигатель обеспечивает точное управление направлением вращения, скоростью и положением для достижения сложных траекторий движения. Комбинация шагового двигателя и редуктора обеспечивает возможности высокоточного управления движением.

Ключевые особенности

Доступны биполярные или униполярные версии
Индивидуальные услуги и варианты контрактного производства
Инженерная поддержка в течение 48 часов для оптимальных решений
Доступно партнерство с дилерами
Универсальное применение в различных сценариях

Размеры

Спецификации двигателя

Параметр	Значение
Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.68 А
Удерживающий момент	390 мН·м
Сопротивление	1.8 Ом
Индуктивность	3.2 мГн
Инерция ротора	57 г·см²
Вес двигателя	0.65 кг
Передаточное число редуктора	26.8:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Параметр	Спецификация
Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Параметр	Спецификация
Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный люфт вала (близко к фланцу)	≤0.06мм
Осевой люфт вала	≤0.3мм
Люфт при отсутствии нагрузки	1.5°

Подмодели

Длина двигателя	Длина редуктора	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		13.76	80%
60 мм		19.2	80%
35 мм	42.7 мм	26.8	70%
		42.7	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим требованиям, мы можем изготовить двигатель по вашим индивидуальным потребностям. Индивидуальное содержание включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и многим другим.

Энкодер

Тормоз

Редуктор

Вал

Получить индивидуальное предложение

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам ваши конкретные требования и получить индивидуальное предложение.

Получить предложение
