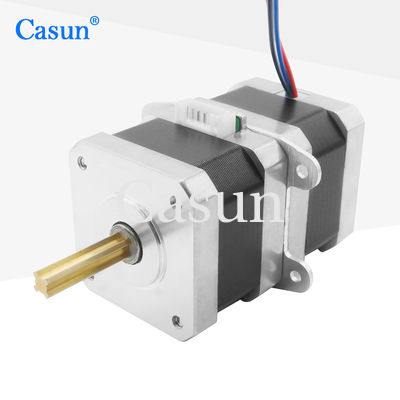

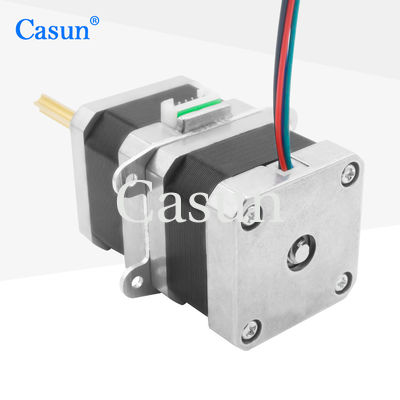

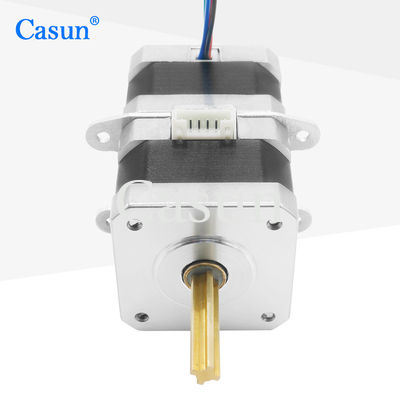

NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием
  • NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием

NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием

Место происхождения Китай
Фирменное наименование Casun
Сертификация CE,ROHS,ISO
Номер модели S42-02
Детали продукта
Степ ангел:
10,8°
Сдерживающий момент:
280mN.m
Текущий:
0.4A
Длина двигателя:
34 мм
инсульт:
0 ~ 37
Высокий свет:

Двухслойный линейный шаговый двигатель

,

Мотор NEMA 17 линейный Stepper

,

Точное позиционирование линейного шагового двигателя

Условия оплаты & доставки
Количество мин заказа
1 PC
Цена
$11-$15
Упаковывая детали
Картонная коробка: 36x29x14 см
Время доставки
7-15 дней
Условия оплаты
D/A, T/T, L/C, D/P
Поставка способности
40000+PCS+месяц
Характер продукции

NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием

Двухслойный шаговый двигатель может достичь точного вращения и управления положением.

Двухслойные линейные двигатели широко используются в области управления автоматизацией.



Особенности:

  • Работает в Китае 12 лет, обслуживая более 800 клиентов

  • Нужны дилеры! !

  • Поставка "многочисленных международных сертификаций" для высокотехнологичного оборудования и оборудования электронной промышленности

  • Специализируется на решениях для трансмиссии

  • Опыт в области исследований, разработок и производства

Спецификации двигателя

Степь Ангел

1.8 °

Размер рамы

42 мм

Количество фаз

Фаза 2

Номинальный ток

0.4 А

Поддерживающий момент

280 мН.м

Сопротивление

30 ом

Индуктивность

37 мГ

Инерция ротора38

g-cm2

Масса двигателя

00,4 кг

Количество потенциальных клиентов

4

Соединение

Биполярный

Внешний вид

NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием 0

Размеры

NEMA 17 Двухслойный линейный шаговый двигатель 12 В с точным позиционированием 1


Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.







Кривые крутящего момента













Подмодели

Модель Поддерживающий момент Угол шага Длина двигателя Тип вала Номинальный ток
42SHD4950 0.13 Н.м. 10,8° 20 мм D вал 20 мм 1.0A
42SHD4003 0.26 Н.м. 10,8° 34 мм D вал 20 мм 0.4А
42SHD0261 0.45 Н.м. 10,8° 40 мм D вал 20 мм 1.68А
42SHD4425 0.59 Н.м. 10,8° 48 мм D вал - 24 мм 2.0A
42SHD4813 00,8 Н.м. 10,8° 60 мм D вал - 24 мм 2.1А





Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик

Тормоз

Коробка передач

Остров
