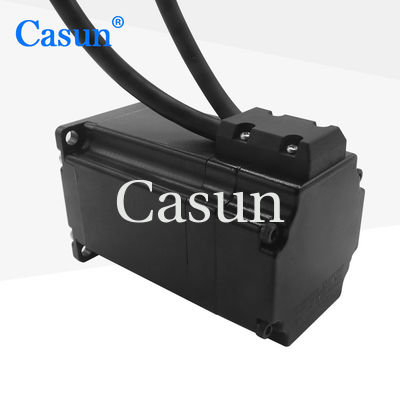

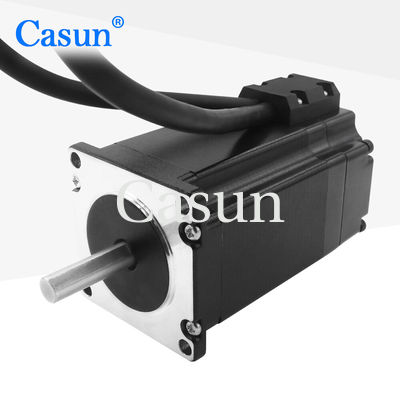

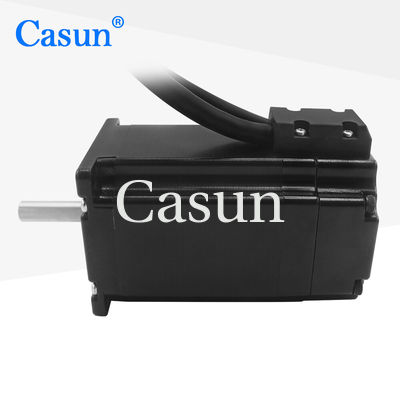

1.8 Степень Nema 23 Замкнутый цикл шаговой двигатель 2400mN.M 1024pps

1.8 Степень Nema 23 Замкнутый цикл шаговой двигатель 2400mN.M 1024pps

Наименование марки:	Casun
Номер модели:	42SHD4419-24Q
МОК:	1 PC
Цена:	$18.54-$30.94
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Ток / фаза:

1.68 ампер

Поддерживающий момент:

2400mN.m

Длина двигателя:

76 мм

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 38x29x18cm

Выделить:

Нема 23 Степной двигатель с закрытой петлей

1.8 Степень замкнутого цикла шагового двигателя

2400mN.M Степной двигатель с замкнутой петлей

Характер продукции

1. 8 градусов Casun закрытый цикл шаговой двигатель 2400mN.M 57x76mm шаговой двигатель с Nema 23 шаговой двигатель контроллер

Нема23 закрытый цикл шаговый двигатель 240mN.m 3Amp с кодером

Nema 23 - стандартная спецификация для шаговых двигателей, которая определяет размеры монтажа.Двигатели Nema 23 обычно используются в различных приложениях, которые требуют умеренного крутящего момента и точного позиционирования.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	57 мм
Количество фаз	Фаза 2
Номинальный ток	3 ампер
Поддерживающий момент	240 мН.м
Сопротивление	3.3мм
Индуктивность	20,8 мГц.
Инерция ротора	72 г/см2
Масса двигателя	1 кг
Кодировщик Pulsh	1240PPS
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кодировщик

можно настроить

Напряжение: 5 В

Выпуск: А + А - В + В -

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

1.8 Степень Nema 23 Замкнутый цикл шаговой двигатель 2400mN.M 1024pps 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
